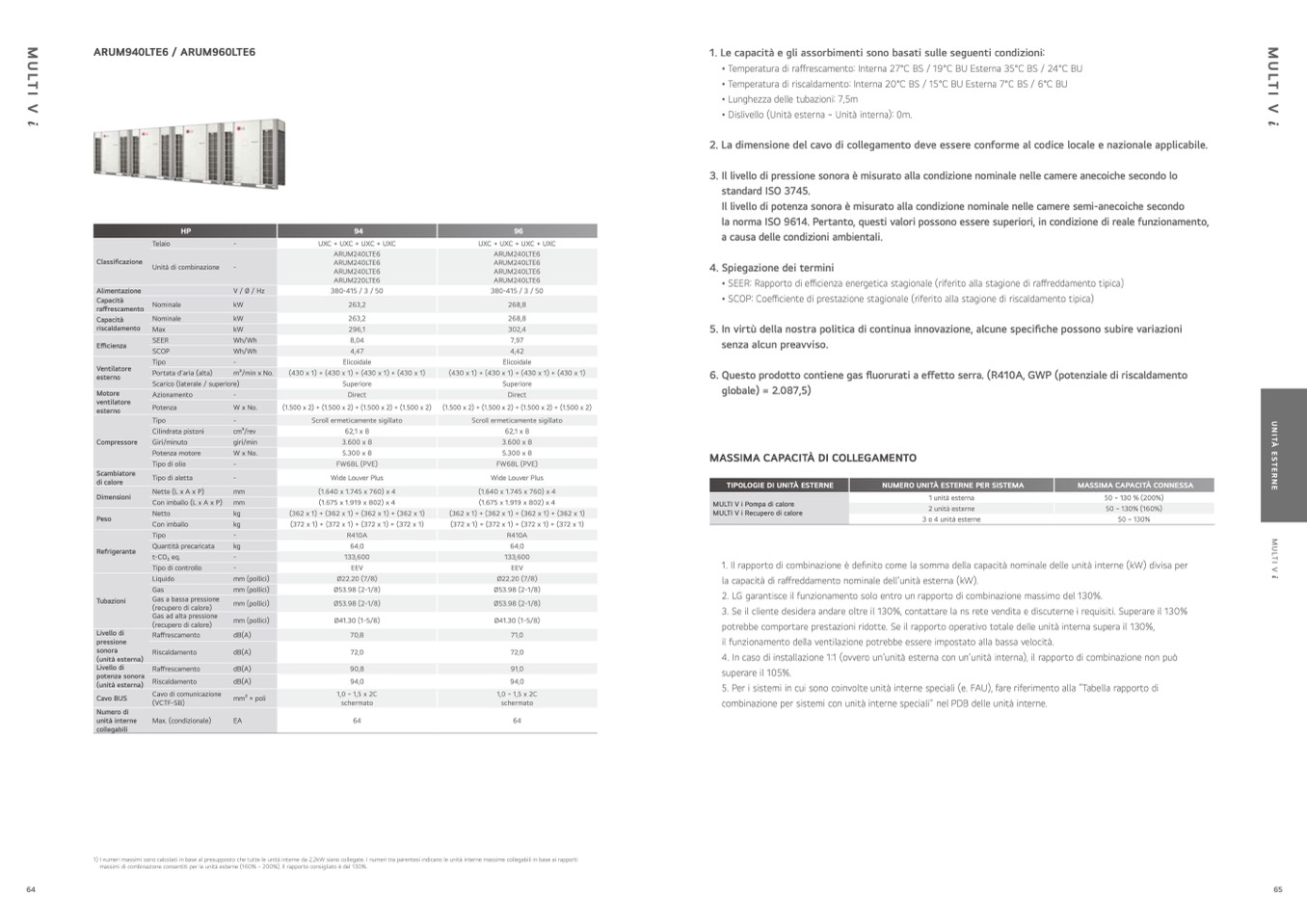

ARUM940LTE6 / ARUM960LTE6

1. Le capacità e gli assorbimenti sono basati sulle seguenti condizioni:

• Temperatura di raffrescamento: Interna 27°C BS / 19°C BU Esterna 35°C BS / 24°C BU

• Temperatura di riscaldamento: Interna 20°C BS / 15°C BU Esterna 7°C BS / 6°C BU

• Lunghezza delle tubazioni: 7,5m

• Dislivello (Unit

à esterna ~ Unità interna): 0m.

2. La dimensione del cavo di collegamento deve essere conforme al codice locale e nazionale applicabile.

3. Il livello di pressione sonora

è misurato alla condizione nominale nelle camere anecoiche secondo lo

standard ISO 3745.

Il livello di potenza sonora è misurato alla condizione nominale nelle camere semi-anecoiche secondo

la norma ISO 9614. Pertanto, questi valori possono essere superiori, in condizione di reale funzionamento,

a causa delle condizioni ambientali.

4. Spiegazione dei termini

• SEER: Rapporto di e

fficienza energetica stagionale (riferito alla stagione di raffreddamento tipica)

• SCOP: Coe

fficiente di prestazione stagionale (riferito alla stagione di riscaldamento tipica)

5. In virt

ù della nostra politica di continua innovazione, alcune specifiche possono subire variazioni

senza alcun preavviso.

6. Questo prodotto contiene gas

fluorurati a effetto serra. (R410A, GWP (potenziale di riscaldamento

globale) = 2.087,5)

MASSIMA CAPACIT

À DI COLLEGAMENTO

TIPOLOGIE DI UNIT

À ESTERNE

NUMERO UNITÀ ESTERNE PER SISTEMA

MASSIMA CAPACITÀ CONNESSA

1. Il rapporto di combinazione

è de

finito come la somma della capacità nominale delle unit

à interne (kW) divisa per

la capacità di raffreddamento nominale dell’unità esterna (kW).

2. LG garantisce il funzionamento solo entro un rapporto di combinazione massimo del 130%.

3. Se il cliente desidera andare oltre il 130%, contattare la ns rete vendita e discuterne i requisiti. Superare il 130%

potrebbe comportare prestazioni ridotte. Se il rapporto operativo totale delle unit

à interna supera il 130%,

il funzionamento della ventilazione potrebbe essere impostato alla bassa velocità.

4. In caso di installazione 1:1 (ovvero un’unità esterna con un’unità interna), il rapporto di combinazione non può

superare il 105%.

5. Per i sistemi in cui sono coinvolte unità interne speciali (e. FAU), fare riferimento alla “Tabella rapporto di

combinazione per sistemi con unità interne speciali” nel PDB delle unità interne.

1) I numeri massimi sono calcolati in base al presupposto che tutte le unit

à interne da 2,2kW siano collegate. I numeri tra parentesi indicano le unità interne massime collegabili in base ai rapporti

massimi di combinazione consentiti per le unit

à esterne (160% ~ 200%). Il rapporto consigliato è del 130%.

HP

94

96

Telaio

Classificazione

Unità di combinazione

-

UXC + UXC + UXC + UXC

UXC + UXC + UXC + UXC

-

ARUM240LTE6

ARUM240LTE6

ARUM240LTE6

ARUM220LTE6

ARUM240LTE6

ARUM240LTE6

ARUM240LTE6

ARUM240LTE6

Alimentazione

V / Ø / Hz

380-415 / 3 / 50

380-415 / 3 / 50

Capacit

à

Nominale

ra

ffrescamento

kW

263,2

268,8

Capacit

à

Nominale

riscaldamento

Max

kW

263,2

268,8

kW

296,1

302,4

Efficienza

SEER

SCOP

Wh/Wh

8,04

7,97

Wh/Wh

4,47

4,42

Ventilatore

esterno

Tipo

Portata d’aria (alta)

Scarico (laterale / superiore)

Superiore

Superiore

-

Elicoidale

Elicoidale

m3/min x No.

(430 x 1) + (430 x 1) + (430 x 1) + (430 x 1)

(430 x 1) + (430 x 1) + (430 x 1) + (430 x 1)

Motore

ventilatore

esterno

Azionamento

-

Direct

Direct

Potenza

W x No.

(1.500 x 2) + (1.500 x 2) + (1.500 x 2) + (1.500 x 2)

(1.500 x 2) + (1.500 x 2) + (1.500 x 2) + (1.500 x 2)

Tipo

Cilindrata pistoni

Compressore

Giri/minuto

Potenza motore

Tipo di olio

-

cm3/rev

giri/min

W x No.

-

Scroll ermeticamente sigillato

62,1 x 8

3.600 x 8

5.300 x 8

FW68L (PVE)

Scroll ermeticamente sigillato

62,1 x 8

3.600 x 8

5.300 x 8

FW68L (PVE)

Scambiatore

di calore

Tipo di aletta

-

Wide Louver Plus

Wide Louver Plus

Dimensioni

Nette (L x A x P)

mm

(1.640 x 1.745 x 760) x 4

(1.640 x 1.745 x 760) x 4

Con imballo (L x A x P)

mm

(1.675 x 1.919 x 802) x 4

(1.675 x 1.919 x 802) x 4

Peso

Netto

kg

(362 x 1) + (362 x 1) + (362 x 1) + (362 x 1)

(362 x 1) + (362 x 1) + (362 x 1) + (362 x 1)

Con imballo

kg

(372 x 1) + (372 x 1) + (372 x 1) + (372 x 1)

(372 x 1) + (372 x 1) + (372 x 1) + (372 x 1)

Refrigerante

Tipo

-

R410A

R410A

Quantità precaricata

kg

64,0

64,0

t-CO2 eq.

-

133,600

133,600

Tipo di controllo

-

EEV

EEV

Liquido

mm (pollici)

Gas

mm (pollici)

Ø22.20 (7/8)

Ø53.98 (2-1/8)

Ø53.98 (2-1/8)

Ø41.30 (1-5/8)

Ø22.20 (7/8)

Ø53.98 (2-1/8)

Ø53.98 (2-1/8)

Ø41.30 (1-5/8)

Tubazioni

Gas a bassa pressione

(recupero di calore)

Gas ad alta pressione

(recupero di calore)

mm (pollici)

mm (pollici)

Livello di

pressione

sonora

(unità esterna)

Raffrescamento

Riscaldamento

dB(A)

70,8

71,0

dB(A)

72,0

72,0

Livello di

Raffrescamento

dB(A)

90,8

91,0

potenza sonora

Riscaldamento

dB(A)

94,0

94,0

(unità esterna)

Cavo BUS

Cavo di comunicazione

mm2 × poli

1,0 ~ 1,5 x 2C

1,0 ~ 1,5 x 2C

(VCTF-SB)

schermato

schermato

Numero di

unit

à interne

Max. (condizionale)

EA

64

64

collegabili

MULTI V i Pompa di calore

MULTI V i Recupero di calore

1 unità esterna

50 ~ 130 % (200%)

2 unit

à esterne

50 ~ 130% (160%)

3 o 4 unit

à esterne

50 ~ 130%
