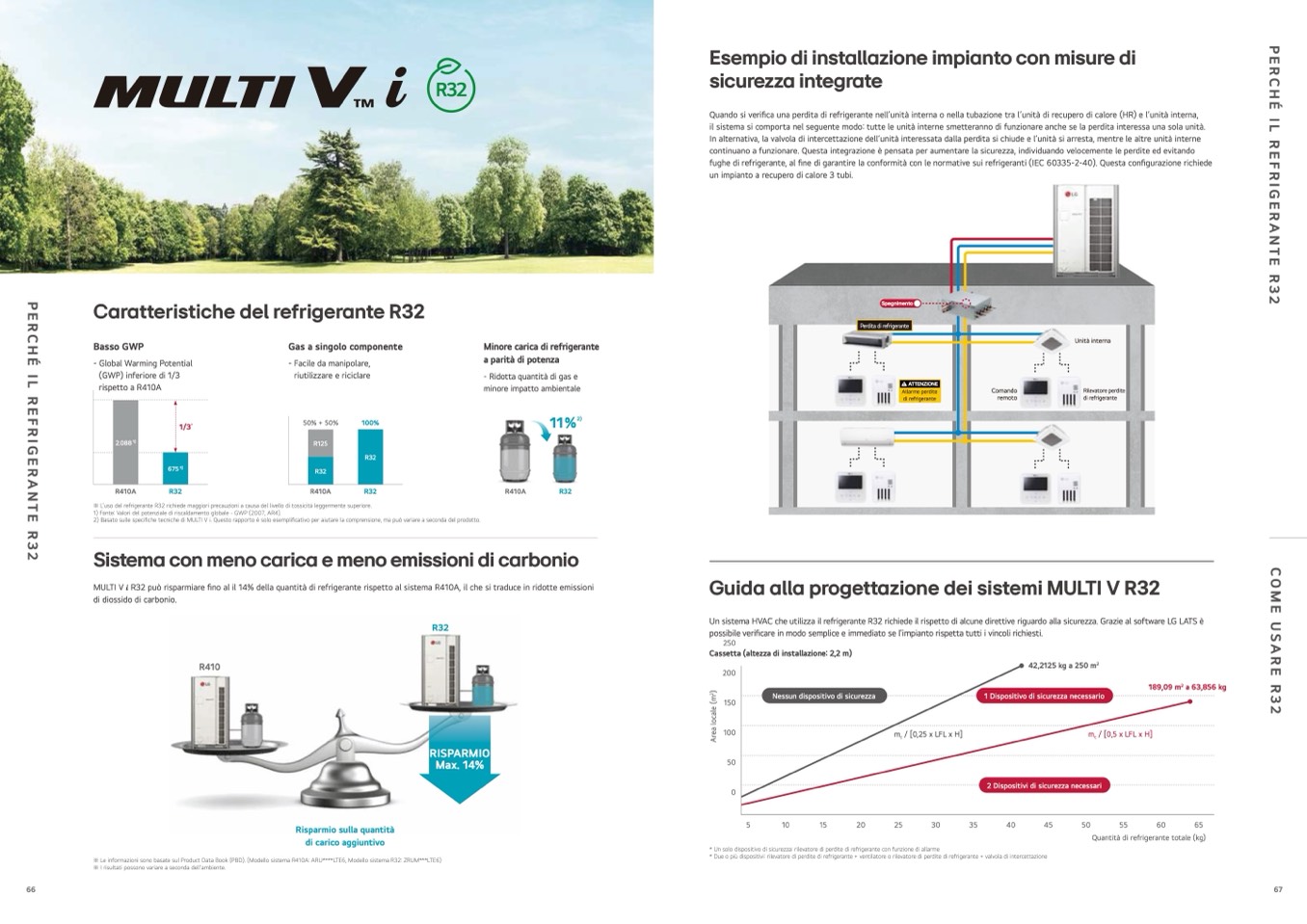

Caratteristiche del refrigerante R32
Esempio di installazione impianto con misure di
sicurezza integrate
Quando si veri
fica una perdita di refrigerante nell’unit
à interna o nella tubazione tra l’unità di recupero di calore (HR) e l’unità interna,
il sistema si comporta nel seguente modo: tutte le unit
à interne smetteranno di funzionare anche se la perdita interessa una sola unit
à.
In alternativa, la valvola di intercettazione dell’unit
à interessata dalla perdita si chiude e l’unità si arresta, mentre le altre unità interne
continuano a funzionare. Questa integrazione
è pensata per aumentare la sicurezza, individuando velocemente le perdite ed evitando
fughe di refrigerante, al
fine di garantire la conformità con le normative sui refrigeranti (IEC 60335-2-40). Questa configurazione richiede
un impianto a recupero di calore 3 tubi.
Spegnimento
Perdita di refrigerante
! ATTENZIONE
Allarme perdite
di refrigerante
Basso GWP
- Global Warming Potential
(GWP) inferiore di 1/3
rispetto a R410A
Gas a singolo componente
- Facile da manipolare,
riutilizzare e riciclare
50% + 50%
100%
Minore carica di refrigerante
a parit
à di potenza
- Ridotta quantit
à di gas e
minore impatto ambientale
11%
2)
R410A
R32
R410A
1/3
°
675
1)
R32
R410A
R32
※ L’uso del refrigerante R32 richiede maggiori precauzioni a causa del livello di tossicit
à leggermente superiore.
1) Fonte: Valori del potenziale di riscaldamento globale - GWP (2007, AR4).
2) Basato sulle specifiche tecniche di MULTI V i. Questo rapporto
è solo esemplificativo per aiutare la comprensione, ma pu
ò variare a seconda del prodotto.
Sistema con meno carica e meno emissioni di carbonio
MULTI V i R32 può risparmiare
fino al il 14% della quantit
à di refrigerante rispetto al sistema R410A, il che si traduce in ridotte emissioni
di diossido di carbonio.
Guida alla progettazione dei sistemi MULTI V R32
Un sistema HVAC che utilizza il refrigerante R32 richiede il rispetto di alcune direttive riguardo alla sicurezza. Grazie al software LG LATS
è
R410
42,2125 kg a 250 m
2
1 Dispositivo di sicurezza necessario
※ Le informazioni sono basate sul Product Data Book (PBD). (Modello sistema R410A: ARU****LTE6, Modello sistema R32: ZRUM***LTE6)
※ I risultati possono variare a seconda dell’ambiente.
Risparmio sulla quantità
di carico aggiuntivo
5
10
15
20
25
30
35
40
45
50
55
60
65
Quantit
à di refrigerante totale (kg)
R32
possibile veri
ficare in modo semplice e immediato se l’impianto rispetta tutti i vincoli richiesti.
250
Cassetta (altezza di installazione: 2,2 m)
200
150
100
50
0
* Un solo dispositivo di sicurezza: rilevatore di perdite di refrigerante con funzione di allarme
* Due o pi
ù dispositivi: rilevatore di perdite di refrigerante + ventilatore o rilevatore di perdite di refrigerante + valvola di intercettazione
189,09 m
2
a 63,856 kg
Nessun dispositivo di sicurezza
m
c
/ [0,25 x LFL x H]
m
c
/ [0,5 x LFL x H]
2 Dispositivi di sicurezza necessari
Unit
à interna
Comando
Rilevatore perdite
remoto
di refrigerante
2.088
1)
R32
