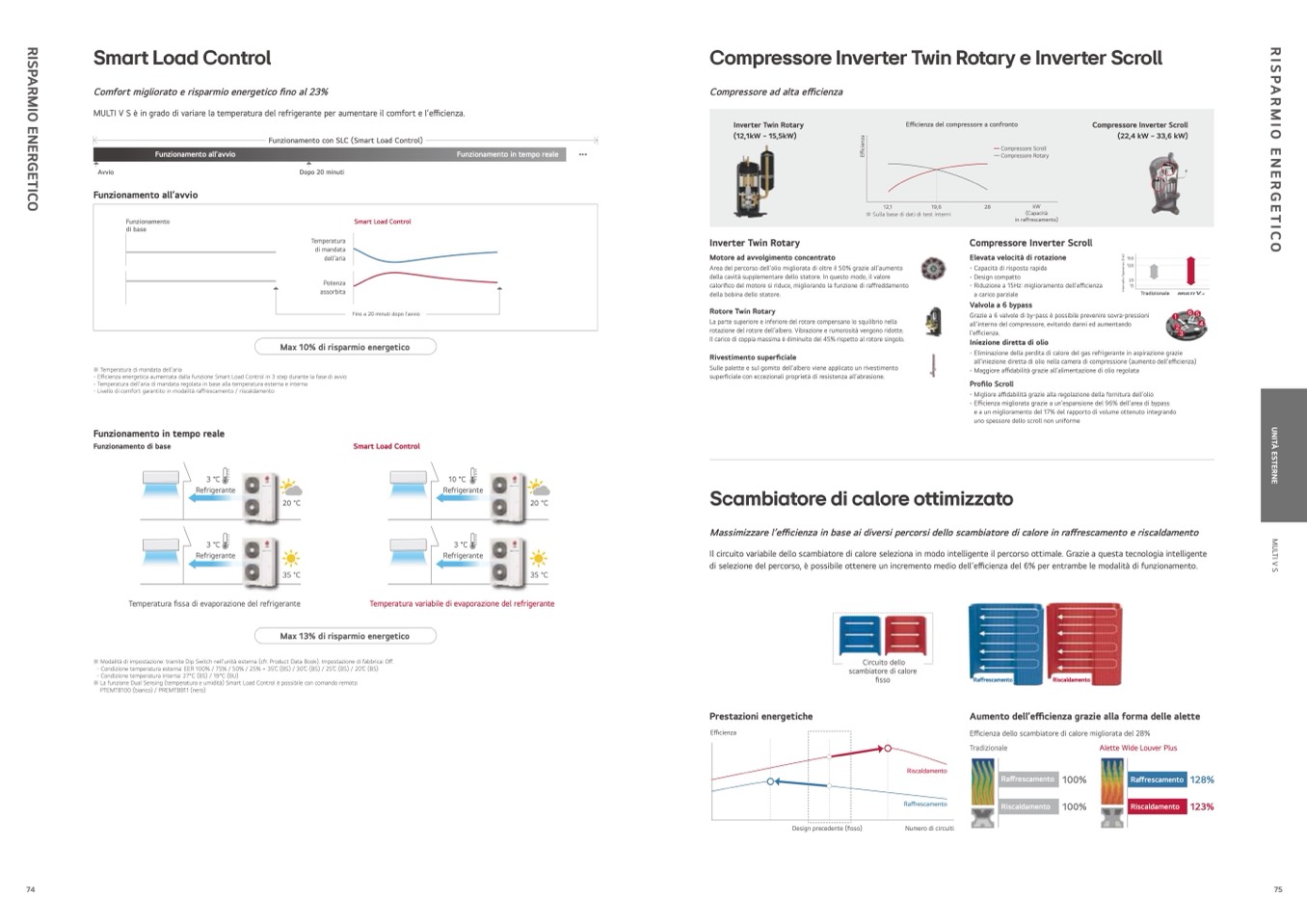

Smart Load Control

Comfort migliorato e risparmio energetico

fino al 23%

MULTI V S è in grado di variare la temperatura del refrigerante per aumentare il comfort e l’efficienza.

Compressore Inverter Twin Rotary e Inverter Scroll

Avvio

Funzionamento all’avvio

Funzionamento all’avvio

Funzionamento con SLC (Smart Load Control)

Dopo 20 minuti

Funzionamento in tempo reale

...

※ Temperatura di mandata dell’aria

- Efficienza energetica aumentata dalla funzione Smart Load Control in 3 step durante la fase di avvio

- Temperatura dell’aria di mandata regolata in base alla temperatura esterna e interna

- Livello di comfort garantito in modalità raffrescamento / riscaldamento

Funzionamento in tempo reale

Funzionamento di base

Smart Load Control

Temperatura fissa di evaporazione del refrigerante

Temperatura variabile di evaporazione del refrigerante

Max 13% di risparmio energetico

※ Modalità di impostazione: tramite Dip Switch nell’unità esterna (cfr. Product Data Book). Impostazione di fabbrica: Off.

- Condizione temperatura esterna: EER 100% / 75% / 50% / 25% = 35

°C (BS) / 30°C (BS) / 25

°C (BS) / 20°C (BS)

- Condizione temperatura interna: 27°C (BS) / 19°C (BU)

※ La funzione Dual Sensing (temperatura e umidità) Smart Load Control è possibile con comando remoto

PTEMTB100 (bianco) / PREMTBB11 (nero)

Raffrescamento

Riscaldamento

Max 10% di risparmio energetico

Grazie a 6 valvole di by-pass è possibile prevenire sovra-pressioni

all’interno del compressore, evitando danni ed aumentando

l’efficienza.

Iniezione diretta di olio

- Eliminazione della perdita di calore del gas refrigerante in aspirazione grazie

all’iniezione diretta di olio nella camera di compressione (aumento dell’e

fficienza)

- Maggiore a

ffidabilità grazie all’alimentazione di olio regolata

Pro

filo Scroll

- Migliore a

ffidabilità grazie alla regolazione della fornitura dell’olio

- Efficienza migliorata grazie a un’espansione del 96% dell’area di bypass

e a un miglioramento del 17% del rapporto di volume ottenuto integrando

uno spessore dello scroll non uniforme

10 °C

Refrigerante

3 °C

Refrigerante

20 °C

35 °C

Scambiatore di calore ottimizzato

Massimizzare l’e

fficienza in base ai diversi percorsi dello scambiatore di calore in raffrescamento e riscaldamento

Il circuito variabile dello scambiatore di calore seleziona in modo intelligente il percorso ottimale. Grazie a questa tecnologia intelligente

di selezione del percorso, è possibile ottenere un incremento medio dell’e

fficienza del 6% per entrambe le modalità di funzionamento.

Compressore ad alta efficienza

Inverter Twin Rotary

Motore ad avvolgimento concentrato

Area del percorso dell’olio migliorata di oltre il 50% grazie all’aumento

della cavit

à supplementare dello statore. In questo modo, il valore

calori

fico del motore si riduce, migliorando la funzione di raffreddamento

della bobina dello statore.

Rotore Twin Rotary

La parte superiore e inferiore del rotore compensano lo squilibrio nella

rotazione del rotore dell’albero. Vibrazione e rumorosit

à vengono ridotte.

Il carico di coppia massima è diminuito del 45% rispetto al rotore singolo.

Rivestimento super

ficiale

Sulle palette e sul gomito dell’albero viene applicato un rivestimento

super

ficiale con eccezionali proprietà di resistenza all’abrasione.

Compressore Inverter Scroll

Elevata velocità di rotazione

150

Prestazioni energetiche

Aumento dell’e

fficienza grazie alla forma delle alette

E

fficienza dello scambiatore di calore migliorata del 28%

E

fficienza

Design precedente (fisso)

Riscaldamento

Raffrescamento

Numero di circuiti

Tradizionale

Raffrescamento 100%

Alette Wide Louver Plus

Raffrescamento 128%

- Capacit

à di risposta rapida

- Design compatto

- Riduzione a 15Hz: miglioramento dell’e

fficienza

15

a carico parziale

Valvola a 6 bypass

Tradizionale

Riscaldamento

100%

Riscaldamento

123%

120

20

Inverter Twin Rotary

(12,1kW ~ 15,5kW)

Efficienza del compressore a confronto

Compressore Inverter Scroll

(22,4 kW ~ 33,6 kW)

12,1

19,6

Compressore Scroll

Compressore Rotary

28

kW

(Capacità

in raffrescamento)

※ Sulla base di dati di test interni

E

ff

i

c

i

e

n

z

a

Funzionamento

di base

Smart Load Control

Fino a 20 minuti dopo l’avvio

Temperatura

di mandata

dell’aria

Potenza

assorbita

I

n

t

e

r

v

a

l

l

o

O

p

e

r

a

t

i

v

o

(

H

z

)

3 °C

Refrigerante

3 °C

Refrigerante

20 °C

35 °C

R

I

S

P

A

R

M

I

O

E

N

E

R

G

E

T

I

C

O

M

U

L

T

I

V

S

R

I

S

P

A

R

M

I

O

E

N

E

R

G

E

T

I

C

O

Circuito dello

scambiatore di calore

fisso

U

N

I

T

A

̀

E

S

T

E

R

N

E
