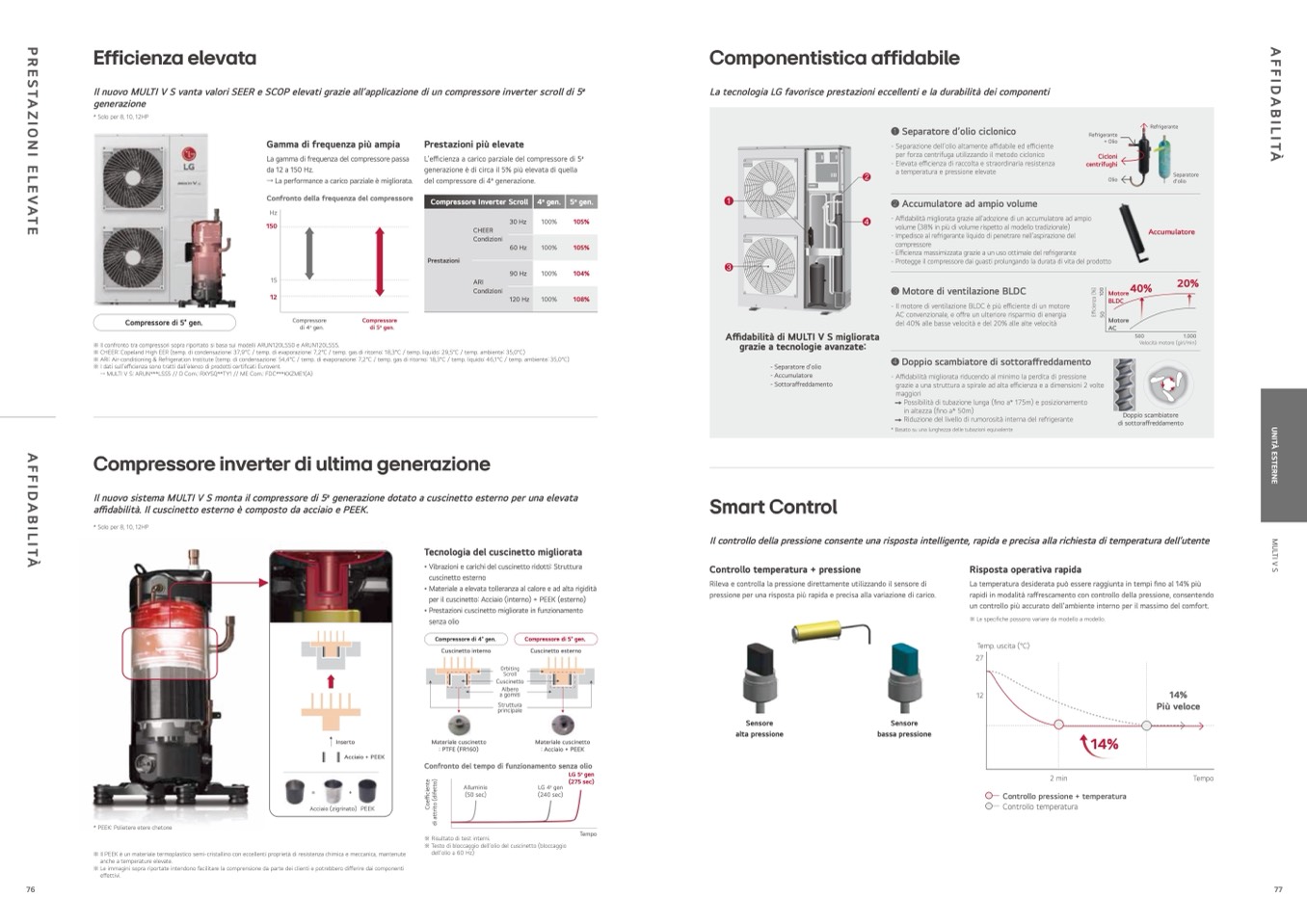

Efficienza elevata
Il nuovo MULTI V S vanta valori SEER e SCOP elevati grazie all’applicazione di un compressore inverter scroll di 5
a
generazione
* Solo per 8, 10, 12HP
Componentistica affidabile
La tecnologia LG favorisce prestazioni eccellenti e la durabilità dei componenti
Compressore di 5
a
gen.
Compressore
di 4
a
gen.
Compressore
di 5
a
gen.
* PEEK: Polietere etere chetone
※ Il PEEK
è un materiale termoplastico semi-cristallino con eccellenti propriet
à di resistenza chimica e meccanica, mantenute
anche a temperature elevate.
※ Le immagini sopra riportate intendono facilitare la comprensione da parte dei clienti e potrebbero differire dai componenti
e
ffettivi.
※ Risultato di test interni.
※ Testo di bloccaggio dell’olio del cuscinetto (bloccaggio
dell’olio a 60 Hz)
Gamma di frequenza pi
ù ampia
La gamma di frequenza del compressore passa
da 12 a 150 Hz.
→ La performance a carico parziale è migliorata.
Confronto della frequenza del compressore
Prestazioni più elevate
L’efficienza a carico parziale del compressore di 5
a
generazione è di circa il 5% pi
ù elevata di quella
del compressore di 4
a
generazione.
Hz
150
15
12
※ Il confronto tra compressori sopra riportato si basa sui modelli ARUN120LSS0 e ARUN120LSS5.
※ CHEER: Copeland High EER (temp. di condensazione: 37,9°C / temp. di evaporazione: 7,2°C / temp. gas di ritorno: 18,3°C / temp. liquido: 29,5°C / temp. ambiente: 35,0°C)
※ ARI: Air-conditioning & Refrigeration Institute (temp. di condensazione: 54,4°C / temp. di evaporazione: 7,2°C / temp. gas di ritorno: 18,3°C / temp. liquido: 46,1°C / temp. ambiente: 35,0°C)
※ I dati sull’e
fficienza sono tratti dall’elenco di prodotti certificati Eurovent.
→ MULTI V S: ARUN***LSS5 // D Com.: RXYSQ**TY1 // ME Com.: FDC***KXZME1(A)
Compressore inverter di ultima generazione
Il nuovo sistema MULTI V S monta il compressore di 5
a
generazione dotato a cuscinetto esterno per una elevata
a
ffidabilità. Il cuscinetto esterno è composto da acciaio e PEEK.
Smart Control
Il controllo della pressione consente una risposta intelligente, rapida e precisa alla richiesta di temperatura dell’utente
* Solo per 8, 10, 12HP
Inserto
Acciaio + PEEK
=
+
Acciaio (zigrinato) PEEK
Confronto del tempo di funzionamento senza olio
Compressore Inverter Scroll
4
a
gen.
100%
100%
5
a
gen.
105%
104%
Tecnologia del cuscinetto migliorata
• Vibrazioni e carichi del cuscinetto ridotti: Struttura
cuscinetto esterno
• Materiale a elevata tolleranza al calore e ad alta rigidità
per il cuscinetto: Acciaio (interno) + PEEK (esterno)
• Prestazioni cuscinetto migliorate in funzionamento
senza olio
Controllo temperatura + pressione
Rileva e controlla la pressione direttamente utilizzando il sensore di
pressione per una risposta più rapida e precisa alla variazione di carico.
Risposta operativa rapida
La temperatura desiderata può essere raggiunta in tempi fino al 14% più
rapidi in modalit
à raffrescamento con controllo della pressione, consentendo
un controllo pi
ù accurato dell’ambiente interno per il massimo del comfort.
※ Le specifiche possono variare da modello a modello.
Compressore di 4
a
gen.
Cuscinetto interno
Materiale cuscinetto
: PTFE (FR160)
Orbiting
Scroll
Cuscinetto
Albero
a gomiti
Struttura
principale
Compressore di 5
a
gen.
Cuscinetto esterno
Materiale cuscinetto
: Acciaio + PEEK
Temp. uscita (°C)
27
12
14%
Più veloce
Alluminio
(50 sec)
LG 4
a
gen
(240 sec)
Controllo pressione + temperatura
Controllo temperatura
LG 5
a
gen
(275 sec)
Tempo
2 min
Tempo
Sensore
alta pressione
Sensore
bassa pressione
14%
Affidabilit
à di MULTI V S migliorata
grazie a tecnologie avanzate:
- Separatore d’olio
- Accumulatore
- Sottoraffreddamento
❸ Motore di ventilazione BLDC
- Il motore di ventilazione BLDC
è pi
ù efficiente di un motore
AC convenzionale, e offre un ulteriore risparmio di energia
del 40% alle basse velocità e del 20% alle alte velocit
à
❹ Doppio scambiatore di sottoraffreddamento
- Affidabilit
à migliorata riducendo al minimo la perdita di pressione
grazie a una struttura a spirale ad alta efficienza e a dimensioni 2 volte
maggiori
Possibilità di tubazione lunga (fino a* 175m) e posizionamento
in altezza (fino a* 50m)
Riduzione del livello di rumorosit
à interna del refrigerante
* Basato su una lunghezza delle tubazioni equivalente
Motore
40%
BLDC
Motore
AC
Doppio scambiatore
di sottoraffreddamento
❶ Separatore d’olio ciclonico
- Separazione dell’olio altamente affidabile ed efficiente
per forza centrifuga utilizzando il metodo ciclonico
- Elevata e
fficienza di raccolta e straordinaria resistenza
a temperatura e pressione elevate
❷ Accumulatore ad ampio volume
- A
ffidabilit
à migliorata grazie all’adozione di un accumulatore ad ampio
volume (38% in più di volume rispetto al modello tradizionale)
- Impedisce al refrigerante liquido di penetrare nell’aspirazione del
compressore
Refrigerante
Separatore
d’olio
Accumulatore
20%
1.000
- E
fficienza massimizzata grazie a un uso ottimale del refrigerante
- Protegge il compressore dai guasti prolungando la durata di vita del prodotto
Refrigerante
+ Olio
Cicloni
centrifughi
Olio
500
Velocità motore (giri/min)
E
ff
i
c
i
e
n
z
a
(
%
)
5
0
1
0
0
Prestazioni
CHEER
Condizioni
30 Hz
60 Hz
100%
105%
ARI
Condizioni
90 Hz
120 Hz
100%
108%
