LINEA VENTILAZIONE

/ AIRME

Configurazione HR-P - Heat Recovery Plat

e

(Ventilatore di ripresa e recupero di calore

a

piastre)

Vantaggi recuperatore static

o

La con

figurazione HR-P prevede l’utilizzo di uno scambiatore di calore

a piastre per il recupero di energia tra l’aria di rinnovo e l’aria di ripresa

.

Il recuperatore viene incluso all’interno della struttura dell’unità insiem

e

ai ventilatori plug fan EC di mandata e ripresa, ed è posto a monte della

batteria di trattamento

.

Questa funzione trova impiego a servizio di edi

fici nuovi e con elevati

ricambi d’aria (come cinema, teatri, auditorium, poli fieristici e centr

i

commerciali)

.

Principio termodinamico: la portata di aria di rinnovo (freccia rossa

)

attraversa il recupero di calore a piastre, dove viene riscaldata (o raffred-

data) dal

flusso aria di ripresa (freccia gialla). I due

flussi dell’aria riman-

gono completamente separati grazie alle apposite sigillature tra le piastr

e

in alluminio ed il calore viene trasferito grazie alla differenza di tempera-

tura tra i due. L’ef

ficienza del recupero è tanto maggiore quanto maggior

e

è la differenza di temperatura tra i due

flussi d’aria, ed è per questo ch

e

questa soluzione è particolarmente indicata per climi “estremi”.

•



Comp

leta separazione tra i

flussi aria (esausta e di rinnovo), senza

rischi di contaminazione

.

• Alta af

fidabilità e sicurezza di funzionamento;

• Facilità di pulizia e minima manutenzione

;

• Prestazioni ottimali in climi estremi

;

• Estende i limiti operativi dell’unità

;

• Adatto per funzionamento con elevate portate d’aria di rinnovo;

• Scambiatore in alluminio per migliorare lo scambio termico

;

• Basse perdite di carico, grazie alle generose super

fici di scambio;

• Grazie alla serranda di by-pass, in modalità free-cooling l’aria di ripresa

bypassa il recuperatore di calore, con conseguenti minori assorbimenti

del ventilatore di ripresa

.

Il funzionamento in Free Cooling è del tutto analogo alla versione AIRME

MF. Per questo funzionamento, l’unità è provvista di serrande di by-

pass sempre incorporate nel recuperatore a piastre sul

flusso dell’aria

di ripresa, così da evitare lo scambio termico all’interno dello scambiator

e

con l’aria esterna quando questo non risulta conveniente

.

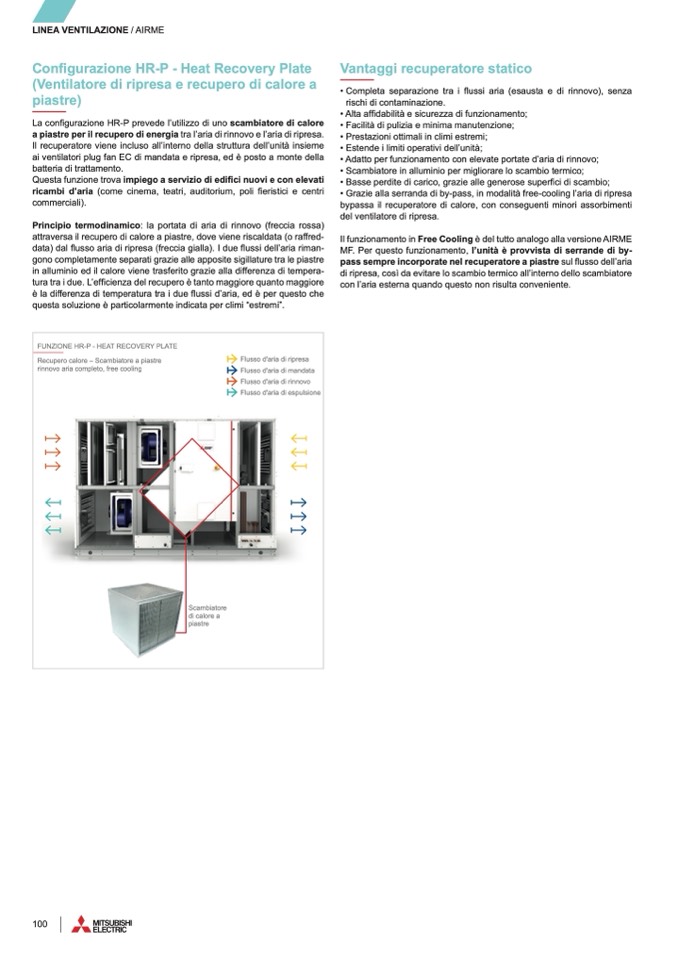

FUNZIONE HR-P - HEAT RECOVERY PLATE

Recupero calore – Scambiatore a piastr

e

rinnovo aria completo, free coolin

g

Flusso d'aria di ripresa

Flusso d'aria di mandata

Flusso d'aria di rinnovo

Flusso d'aria di espulsion

e

Scambiator

e

di calore

a

piastr

e
