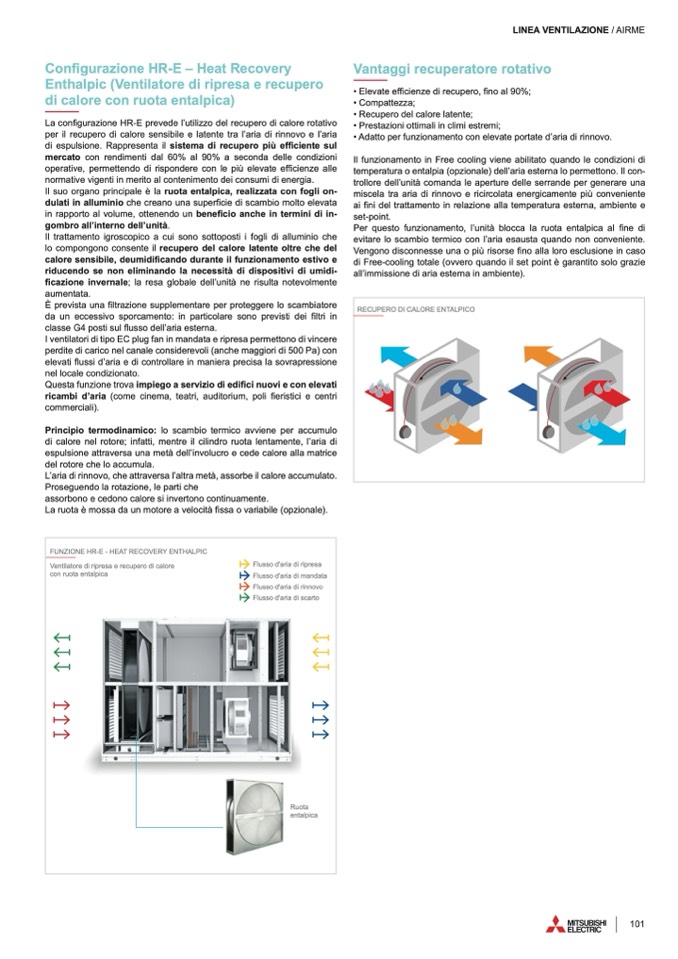

LINEA VENTILAZIONE
/ AIRME
Configurazione HR-E – Heat Recover
y
Enthalpic (Ventilatore di ripresa e recupero
di calore con ruota entalpica
)
Vantaggi recuperatore rotativo
La configurazione HR-E prevede l’utilizzo del recupero di calore rotativ
o
per il recupero di calore sensibile e latente tra l’aria di rinnovo e l’aria
di espulsione. Rappresenta il sistema di recupero più efficiente su
l
mercato con rendimenti dal 60% al 90% a seconda delle condizion
i
operative, permettendo di rispondere con le più elevate ef
ficienze alle
normative vigenti in merito al contenimento dei consumi di energia.
Il suo organo principale è la ruota entalpica, realizzata con fogli on
-
dulati in alluminio che creano una superficie di scambio molto elevat
a
in rapporto al volume, ottenendo un beneficio anche in termini di in-
gombro all’interno dell’unità.
Il trattamento igroscopico a cui sono sottoposti i fogli di alluminio che
lo compongono consente il recupero del calore latente oltre che del
calore sensibile, deumidificando durante il funzionamento estivo
e
riducendo se non eliminando la necessità di dispositivi di umidi-
ficazione invernale; la resa globale dell’unità ne risulta notevolment
e
aumentata
.
È prevista una filtrazione supplementare per proteggere lo scambiatore
da un eccessivo sporcamento: in particolare sono previsti dei
filtri in
classe G4 posti sul
flusso dell’aria esterna.
I ventilatori di tipo EC plug fan in mandata e ripresa permettono di vincer
e
perdite di carico nel canale considerevoli (anche maggiori di 500 Pa) con
elevati flussi d’aria e di controllare in maniera precisa la sovrapression
e
nel locale condizionato
.
Questa funzione trova impiego a servizio di edi
fici nuovi e con elevati
ricambi d’aria (come cinema, teatri, auditorium, poli
fieristici e centri
commerciali)
.
Principio termodinamico: lo scambio termico avviene per accumul
o
di calore nel rotore; infatti, mentre il cilindro ruota lentamente, l’aria d
i
espulsione attraversa una metà dell’involucro e cede calore alla matrice
del rotore che lo accumula.
L’aria di rinnovo, che attraversa l’altra metà, assorbe il calore accumulato.
Proseguendo la rotazione, le parti che
assorbono e cedono calore si invertono continuamente.
La ruota è mossa da un motore a velocità fissa o variabile (opzionale).
• Elevate efficienze di recupero, fino al 90%;
• Compattezza;
• Recupero del calore latente;
• Prestazioni ottimali in climi estremi;
• Adatto per funzionamento con elevate portate d’aria di rinnovo.
Il funzionamento in Free cooling viene abilitato quando le condizioni di
temperatura o entalpia (opzionale) dell’aria esterna lo permettono. Il con
-
trollore dell’unità comanda le aperture delle serrande per generare una
miscela tra aria di rinnovo e ricircolata energicamente più conveniente
ai fini del trattamento in relazione alla temperatura esterna, ambiente e
set-point.
Per questo funzionamento, l’unità blocca la ruota entalpica al
fine di
evitare lo scambio termico con l’aria esausta quando non conveniente.
Vengono disconnesse una o più risorse fino alla loro esclusione in caso
di Free-cooling totale (ovvero quando il set point è garantito solo grazie
all’immissione di aria esterna in ambiente).
RECUPERO DI CALORE ENTALPIC
O
FUNZIONE HR-E - HEAT RECOVERY ENTHALPIC
Ventilatore di ripresa e recupero di calore
con ruota entalpica
Flusso d'aria di ripres
a
Flusso d'aria di mandat
a
Flusso d'aria di rinnovo
Flusso d'aria di scarto
Ruot
a
entalpic
a
