NEXT
STAGE
generation

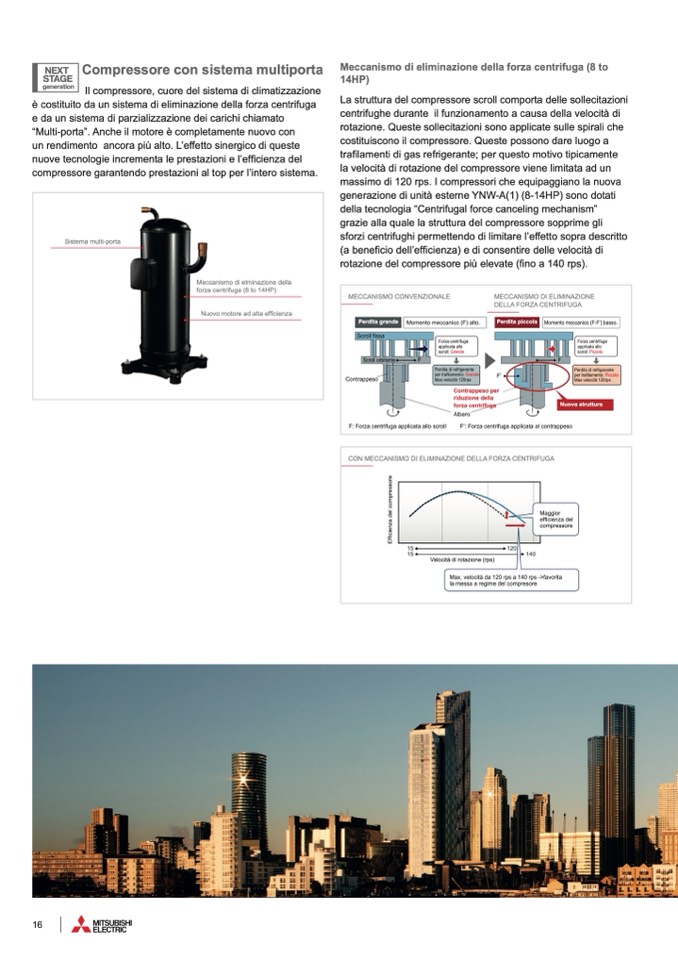

Compressore con sistema multiport
a
Il compressore, cuore del sistema di climatizzazion
e
è costituito da un sistema di eliminazione della forza centrifug
a
e da un sistema di parzializzazione dei carichi chiamat
o
“Multi-porta”. Anche il motore è completamente nuovo co
n
un rendimento ancora più alto. L’effetto sinergico di quest
e
nuove tecnologie incrementa le prestazioni e l’efficienza del
compressore garantendo prestazioni al top per l’intero sistema.
Sistema multi-porta
Meccanismo di eliminazione della forza centrifuga (8 t
o
14HP
)
La struttura del compressore scroll comporta delle sollecitazion
i
centrifughe durante il funzionamento a causa della velocità d
i
rotazione. Queste sollecitazioni sono applicate sulle spirali ch
e
costituiscono il compressore. Queste possono dare luogo
a
tra
filamenti di gas refrigerante; per questo motivo tipicament
e
la velocità di rotazione del compressore viene limitata ad u
n
massimo di 120 rps. I compressori che equipaggiano la nuov
a
generazione di unità esterne YNW-A(1) (8-14HP) sono dotati
della tecnologia “Centrifugal force canceling mechanism
”
grazie alla quale la struttura del compressore sopprime gl
i
sforzi centrifughi permettendo di limitare l’effetto sopra descritt
o
(a bene
ficio dell’ef
ficienza) e di consentire delle velocità di
rotazione del compressore più elevate (
fino a 140 rps)
.
Meccanismo di elminazione dell
a
forza centrifuga (8 to 14HP
)
MECCANISMO CONVENZIONALE
MECCANISMO DI ELIMINAZIONE
DELLA FORZA CENTRIFUGA
Nuovo motore ad alta ef
ficienz
a
Perdita grande
Momento meccanico (F) alto.
Perdita piccola
Momento meccanico (F-F’) basso
.
Scroll fissa
Forza centrifug
a
applicata all
o
scroll: Grand
e
Scroll orbitante
F
F
Contrappeso
Perdita di refrigerant
e
per tra
filamento: Grande
Max velocità 120rps
F
’
Contrappeso pe
r
riduzione dell
a
forza centrifug
a
Alber
o
F’: Forza centrifuga applicata al contrappeso
Forza centrifug
a
applicata all
o
scroll: Piccol
o
Perdita di refrigerant
e
per trafilamento: Piccol
a
Max velocità 120rps
Nuova struttura
F: Forza centrifuga applicata allo scroll
CON MECCANISMO DI ELIMINAZIONE DELLA FORZA CENTRIFUGA
E
f
f
i
c
i
e
n
z
a
d
e
l
c
o
m
p
r
e
s
s
o
r
e
Maggio
r
ef
ficienza de
l
compressor
e
1
5
1
5
120
14
0
Velocità di rotazione (rps)
Max. velocità da 120 rps a 140 rps ->favorit
a
la messa a regime del compresore
16
