14

CONTABILIZZAZIONE DEL CALORE

Esempio di installazion

e

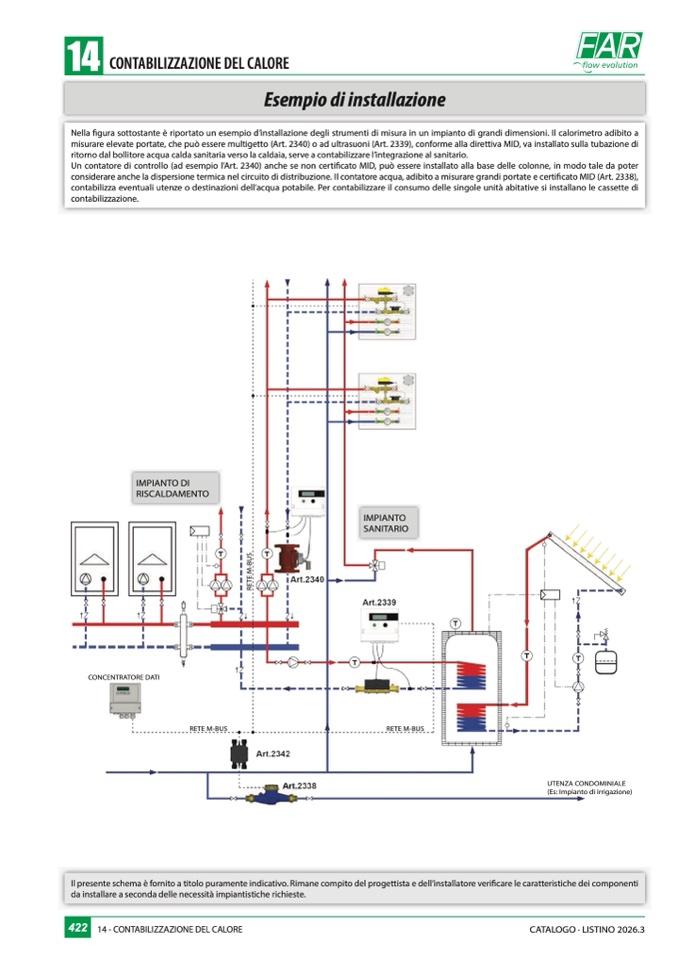

Nella

figura sottostante è riportato un esempio d’installazione degli strumenti di misura in un impianto di grandi dimensioni. Il calorimetro adibito a

misurare elevate portate, che può essere multigetto (Art. 2340) o ad ultrasuoni (Art. 2339), conforme alla direttiva MID, va installato sulla tubazione d

i

ritorno dal bollitore acqua calda sanitaria verso la caldaia, serve a contabilizzare l’integrazione al sanitario.

Un contatore di controllo (ad esempio l’Art. 2340) anche se non certificato MID, può essere installato alla base delle colonne, in modo tale da pote

r

considerare anche la dispersione termica nel circuito di distribuzione. Il contatore acqua, adibito a misurare grandi portate e certi

ficato MID (Art. 2338),

contabilizza eventuali utenze o destinazioni dell’acqua potabile. Per contabilizzare il consumo delle singole unità abitative si installano le cassette d

i

contabilizzazione.

IMPIANTO D

I

RISCALDAMENTO

IMPIANTO

SANITARIO

R

E

T

E

M

-

B

U

S

CONCENTRATORE DAT

I

RETE M-BUS

RETE M-BU

S

UTENZA CONDOMINIAL

E

(Es: Impianto di irrigazione

)

Il presente schema è fornito a titolo puramente indicativo. Rimane compito del progettista e dell’installatore verificare le caratteristiche dei componenti

da installare a seconda delle necessità impiantistiche richieste

.
