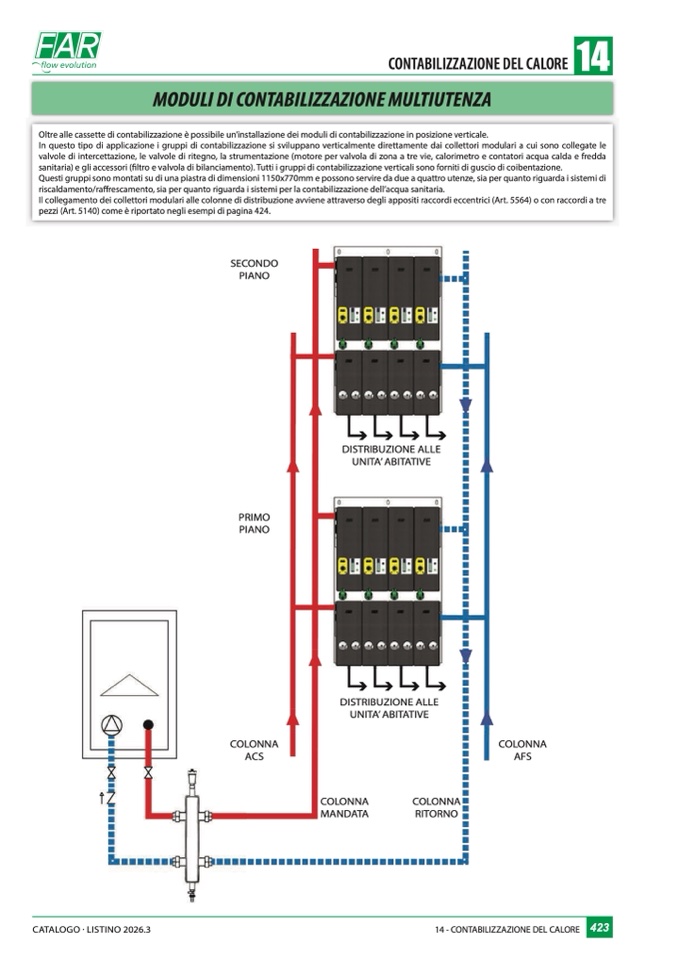

MODULI DI CONTABILIZZAZIONE MULTIUTENZA

Oltre alle cassette di contabilizzazione è possibile un’installazione dei moduli di contabilizzazione in posizione verticale

.

In questo tipo di applicazione i gruppi di contabilizzazione si sviluppano verticalmente direttamente dai collettori modulari a cui sono collegate le

valvole di intercettazione, le valvole di ritegno, la strumentazione (motore per valvola di zona a tre vie, calorimetro e contatori acqua calda e fredda

sanitaria) e gli accessori (filtro e valvola di bilanciamento). Tutti i gruppi di contabilizzazione verticali sono forniti di guscio di coibentazione

.

Questi gruppi sono montati su di una piastra di dimensioni 1150x770mm e possono servire da due a quattro utenze, sia per quanto riguarda i sistemi di

riscaldamento/ra

ffrescamento, sia per quanto riguarda i sistemi per la contabilizzazione dell’acqua sanitaria.

Il collegamento dei collettori modulari alle colonne di distribuzione avviene attraverso degli appositi raccordi eccentrici (Art. 5564) o con raccordi a tre

pezzi (Art. 5140) come è riportato negli esempi di pagina 424

.

SECOND

O

PIANO

DISTRIBUZIONE ALL

E

UNITA’ ABITATIV

E

PRIMO

PIANO

DISTRIBUZIONE ALL

E

UNITA’ ABITATIVE

COLONN

A

AC

S

COLONNA

AF

S

COLONN

A

MANDAT

A

COLONN

A

RITORNO
