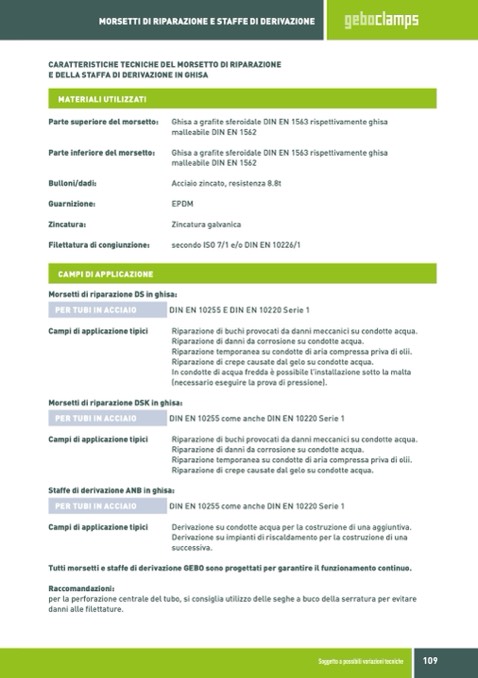

MORSETTI DI RIPARAZIONE E STAFFE DI DERIVAZIONE
CARATTERISTICHE TECNICHE DEL MORSETTO DI RIPARAZIONE
E DELLA STAFFA DI DERIVAZIONE IN GHISA
MATERIALI UTILIZZATI
Parte superiore del morsetto:
Parte inferiore del morsetto:
Bulloni/dadi:
Guarnizione:
Zincatura:
Filettatura di congiunzione:
CAMPI DI APPLICAZIONE
Ghisa a grafite sferoidale DIN EN 1563 rispettivamente ghisa
malleabile DIN EN 1562
Ghisa a grafite sferoidale DIN EN 1563 rispettivamente ghisa
malleabile DIN EN 1562
Acciaio zincato, resistenza 8.8t
EPDM
Zincatura galvanica
secondo ISO 7/1 e/o DIN EN 10226/1
Morsetti di riparazione DS in ghisa:
PER TUBI IN ACCIAIO
Campi di applicazione tipici
DIN EN 10255 E DIN EN 10220 Serie 1
Riparazione di buchi provocati da danni meccanici su condotte acqua.
Riparazione di danni da corrosione su condotte acqua.
Riparazione temporanea su condotte di aria compressa priva di olii.
Riparazione di crepe causate dal gelo su condotte acqua.
In condotte di acqua fredda è possibile l’installazione sotto la malta
(necessario eseguire la prova di pressione).
Morsetti di riparazione DSK in ghisa:
PER TUBI IN ACCIAIO
DIN EN 10255 come anche DIN EN 10220 Serie 1
Campi di applicazione tipici
Riparazione di buchi provocati da danni meccanici su condotte acqua.
Riparazione di danni da corrosione su condotte acqua.
Riparazione temporanea su condotte di aria compressa priva di olii.
Riparazione di crepe causate dal gelo su condotte acqua.
Staffe di derivazione ANB in ghisa:
PER TUBI IN ACCIAIO
DIN EN 10255 come anche DIN EN 10220 Serie 1
Campi di applicazione tipici
Derivazione su condotte acqua per la costruzione di una aggiuntiva.
Derivazione su impianti di riscaldamento per la costruzione di una
successiva.
Tutti morsetti e staffe di derivazione GEBO sono progettati per garantire il funzionamento continuo.
Raccomandazioni:
per la perforazione centrale del tubo, si consiglia utilizzo delle seghe a buco della serratura per evitare
danni alle filettature.
Soggetto a possibili variazioni tecniche
109
