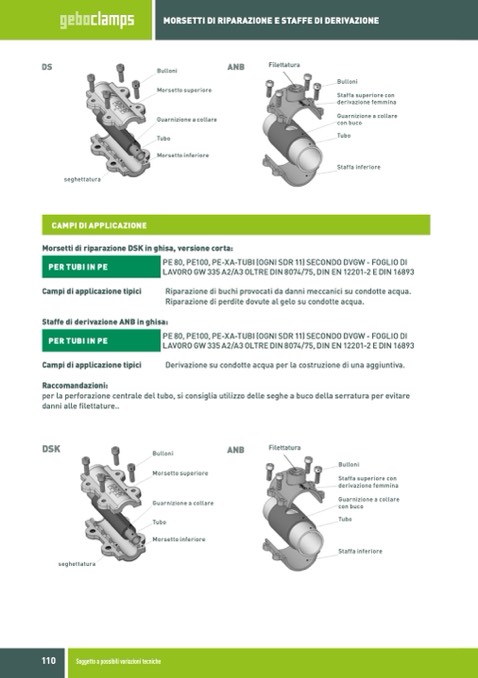

MORSETTI DI RIPARAZIONE E STAFFE DI DERIVAZIONE

DS

Bulloni

ANB

Morsetto superiore

Guarnizione a collare

Tubo

Morsetto inferiore

Filettatura

Bulloni

Staffa inferiore

seghettatura

CAMPI DI APPLICAZIONE

Morsetti di riparazione DSK in ghisa, versione corta:

PER TUBI IN PE

PE 80, PE100, PE-XA-TUBI (OGNI SDR 11) SECONDO DVGW - FOGLIO DI

LAVORO GW 335 A2/A3 OLTRE DIN 8074/75, DIN EN 12201-2 E DIN 16893

Campi di applicazione tipici

Riparazione di buchi provocati da danni meccanici su condotte acqua.

Riparazione di perdite dovute al gelo su condotte acqua.

Staffe di derivazione ANB in ghisa:

PER TUBI IN PE

PE 80, PE100, PE-XA-TUBI (OGNI SDR 11) SECONDO DVGW - FOGLIO DI

LAVORO GW 335 A2/A3 OLTRE DIN 8074/75, DIN EN 12201-2 E DIN 16893

Campi di applicazione tipici

Derivazione su condotte acqua per la costruzione di una aggiuntiva.

Raccomandazioni:

per la perforazione centrale del tubo, si consiglia utilizzo delle seghe a buco della serratura per evitare

danni alle filettature..

DSK

Bulloni

ANB

Morsetto superiore

Filettatura

Guarnizione a collare

con buco

Tubo

Guarnizione a collare

Tubo

Morsetto inferiore

Bulloni

Staffa inferiore

Staffa superiore con

derivazione femmina

Guarnizione a collare

con buco

Tubo

seghettatura

Staffa superiore con

derivazione femmina

110

Soggetto a possibili variazioni tecniche
