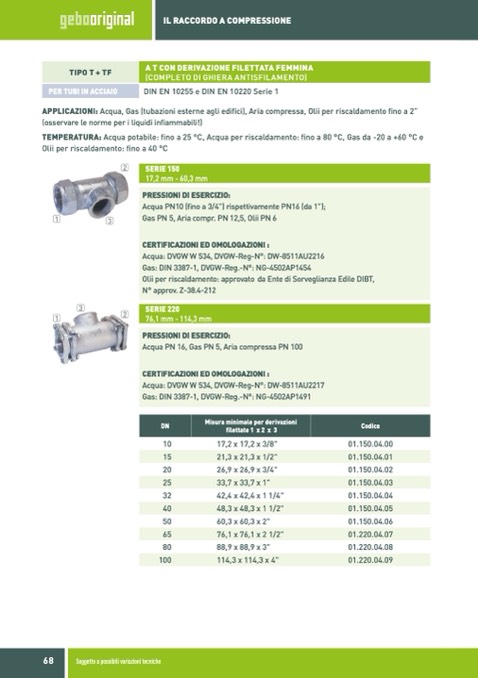

IL RACCORDO A COMPRESSIONE

TIPOT+TF

A T CON DERIVAZIONE FILETTATA FEMMINA

(COMPLETO DI GHIERA ANTISFILAMENTO)

DIN EN 10255 e DIN EN 10220 Serie 1

APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento fino a 2”

(osservare le norme per i liquidi infiammabili!)

TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e

Olii per riscaldamento: fino a 40 °C

PER TUBI IN ACCIAIO

SERIE 150

17,2 mm - 60,3 mm

PRESSIONI DI ESERCIZIO:

Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”);

Gas PN 5, Aria compr. PN 12,5, Olii PN 6

CERTIFICAZIONI ED OMOLOGAZIONI :

Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216

Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454

Olii per riscaldamento: approvato da Ente di Sorveglianza Edile DIBT,

N° approv. Z-38.4-212

SERIE 220

76,1 mm - 114,3 mm

PRESSIONI DI ESERCIZIO:

Acqua PN 16, Gas PN 5, Aria compressa PN 100

CERTIFICAZIONI ED OMOLOGAZIONI :

Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2217

Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1491

1

3

1

2

3

2

DN

Misura minimale per derivazioni

filettate 1 x 2 x 3

Codice

10

17,2 x 17,2 x 3/8"

20

26,9 x 26,9 x 3/4"

32

42,4 x 42,4 x 1 1/4"

50

60,3 x 60,3 x 2"

80

88,9 x 88,9 x 3"

01.150.04.00

01.150.04.02

01.150.04.04

01.150.04.06

01.220.04.08

15

21,3 x 21,3 x 1/2"

01.150.04.01

25

33,7 x 33,7 x 1"

01.150.04.03

40

48,3 x 48,3 x 1 1/2"

01.150.04.05

65

76,1 x 76,1 x 2 1/2"

01.220.04.07

100

114,3 x 114,3 x 4"

01.220.04.09

68

Soggetto a possibili variazioni tecniche
