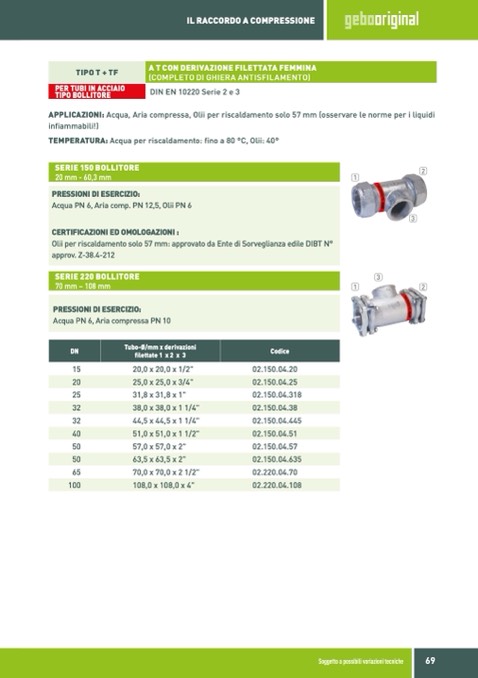

IL RACCORDO A COMPRESSIONE

TIPOT+TF

PER TUBI IN ACCIAIO

TIPO BOLLITORE

A T CON DERIVAZIONE FILETTATA FEMMINA

(COMPLETO DI GHIERA ANTISFILAMENTO)

DIN EN 10220 Serie 2 e 3

APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per i liquidi

infiammabili!)

TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°

SERIE 150 BOLLITORE

20 mm - 60,3 mm

PRESSIONI DI ESERCIZIO:

Acqua PN 6, Aria comp. PN 12,5, Olii PN 6

CERTIFICAZIONI ED OMOLOGAZIONI :

Olii per riscaldamento solo 57 mm: approvato da Ente di Sorveglianza edile DIBT N°

approv. Z-38.4-212

2

3

3

1

2

1

SERIE 220 BOLLITORE

70 mm – 108 mm

PRESSIONI DI ESERCIZIO:

Acqua PN 6, Aria compressa PN 10

DN

Tubo-Ø/mm x derivazioni

filettate 1 x 2 x 3

Codice

15

20,0 x 20,0 x 1/2"

25

31,8 x 31,8 x 1"

32

44,5 x 44,5 x 1 1/4"

50

57,0 x 57,0 x 2"

65

70,0 x 70,0 x 2 1/2"

02.150.04.20

02.150.04.318

02.150.04.445

02.150.04.57

02.220.04.70

20

25,0 x 25,0 x 3/4"

02.150.04.25

32

38,0 x 38,0 x 1 1/4"

02.150.04.38

40

51,0 x 51,0 x 1 1/2"

02.150.04.51

50

63,5 x 63,5 x 2"

02.150.04.635

100

108,0 x 108,0 x 4"

02.220.04.108

Soggetto a possibili variazioni tecniche
