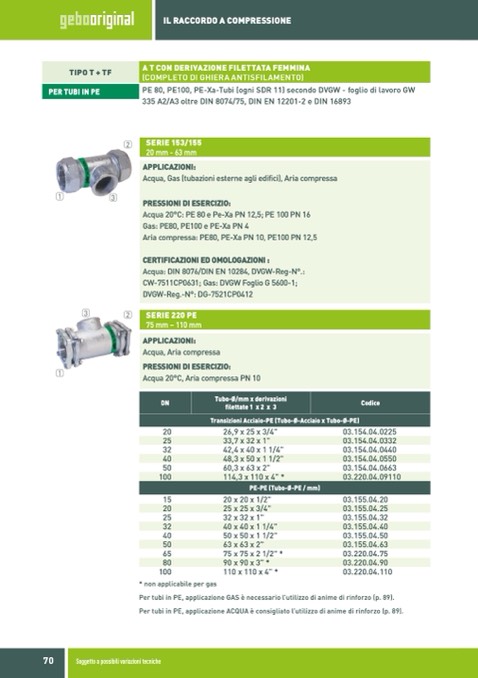

IL RACCORDO A COMPRESSIONE
TIPOT+TF
2
A T CON DERIVAZIONE FILETTATA FEMMINA
(COMPLETO DI GHIERA ANTISFILAMENTO)
PER TUBI IN PE
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW
335 A2/A3 oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
SERIE 153/155
20 mm - 63 mm
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici), Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16
Gas: PE80, PE100 e PE-Xa PN 4
Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI :
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°.:
CW-7511CP0631; Gas: DVGW Foglio G 5600-1;
DVGW-Reg.-N°: DG-7521CP0412
1
3
3
1
2
SERIE 220 PE
75 mm – 110 mm
APPLICAZIONI:
Acqua, Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C, Aria compressa PN 10
DN
Tubo-Ø/mm x derivazioni
filettate 1 x 2 x 3
Codice
Transizioni Acciaio-PE (Tubo-Ø-Acciaio x Tubo-Ø-PE)
20
26,9 x 25 x 3/4"
32
42,4 x 40 x 1 1/4"
50
60,3 x 63 x 2"
15
20 x 20 x 1/2"
25
32 x 32 x 1"
40
50 x 50 x 1 1/2"
65
75 x 75 x 2 1/2" *
100
110 x 110 x 4" *
* non applicabile per gas
03.154.04.0225
03.154.04.0440
03.154.04.0663
03.155.04.20
03.155.04.32
03.155.04.50
03.220.04.75
03.220.04.110
25
33,7 x 32 x 1"
03.154.04.0332
40
48,3 x 50 x 1 1/2"
03.154.04.0550
100
114,3 x 110 x 4" *
03.220.04.09110
PE-PE (Tubo-Ø-PE / mm)
20
25 x 25 x 3/4"
03.155.04.25
32
40 x 40 x 1 1/4"
03.155.04.40
50
63 x 63 x 2"
03.155.04.63
80
90 x 90 x 3" *
03.220.04.90
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime di rinforzo (p. 89).
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime di rinforzo (p. 89).
70
Soggetto a possibili variazioni tecniche
