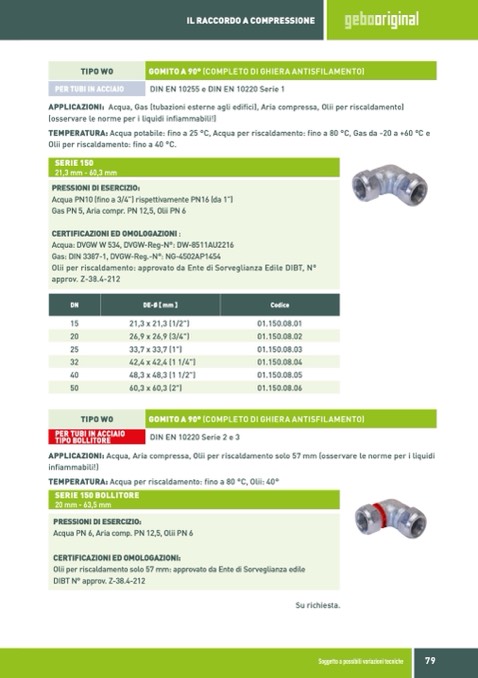

IL RACCORDO A COMPRESSIONE
TIPO WO
GOMITO A 90° (COMPLETO DI GHIERA ANTISFILAMENTO)
PER TUBI IN ACCIAIO
DIN EN 10255 e DIN EN 10220 Serie 1
APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento)
(osservare le norme per i liquidi infiammabili!)
TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e
Olii per riscaldamento: fino a 40 °C.
SERIE 150
21,3 mm - 60,3 mm
PRESSIONI DI ESERCIZIO:
Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)
Gas PN 5, Aria compr. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI :
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454
Olii per riscaldamento: approvato da Ente di Sorveglianza Edile DIBT, N°
approv. Z-38.4-212
DN
DE-Ø [ mm ]
Codice
15
21,3 x 21,3 (1/2")
25
33,7 x 33,7 (1")
40
48,3 x 48,3 (1 1/2")
DIN EN 10220 Serie 2 e 3
01.150.08.01
01.150.08.03
01.150.08.05
20
26,9 x 26,9 (3/4")
01.150.08.02
32
42,4 x 42,4 (1 1/4")
01.150.08.04
50
60,3 x 60,3 (2")
01.150.08.06
TIPO WO
PER TUBI IN ACCIAIO
TIPO BOLLITORE
GOMITO A 90° (COMPLETO DI GHIERA ANTISFILAMENTO)
APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per i liquidi
infiammabili!)
TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°
SERIE 150 BOLLITORE
20 mm - 63,5 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Olii per riscaldamento solo 57 mm: approvato da Ente di Sorveglianza edile
DIBT N° approv. Z-38.4-212
Su richiesta.
Soggetto a possibili variazioni tecniche
