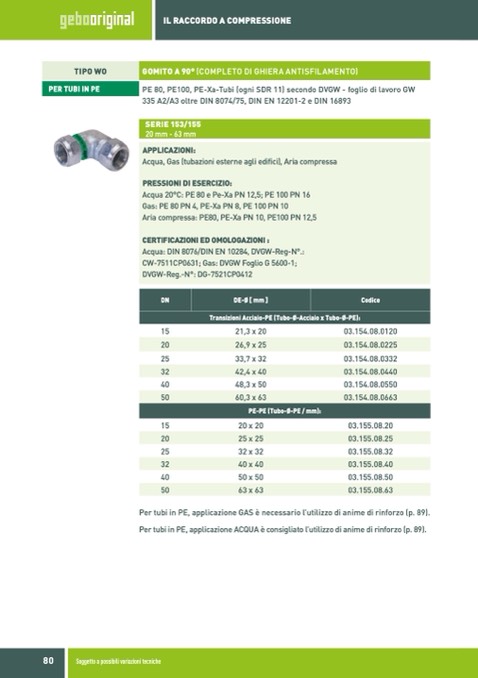

IL RACCORDO A COMPRESSIONE
TIPO WO
GOMITO A 90° (COMPLETO DI GHIERA ANTISFILAMENTO)
PER TUBI IN PE
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW
335 A2/A3 oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
SERIE 153/155
20 mm - 63 mm
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici), Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16
Gas:PE80PN4,PE-XaPN8,PE100PN10
Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI :
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°.:
CW-7511CP0631; Gas: DVGW Foglio G 5600-1;
DVGW-Reg.-N°: DG-7521CP0412
DN
DE-Ø [ mm ]
Codice
Transizioni Acciaio-PE (Tubo-Ø-Acciaio x Tubo-Ø-PE):
15
25
40
15
25
40
21,3 x 20
33,7 x 32
48,3 x 50
20 x 20
32 x 32
50 x 50
03.154.08.0120
03.154.08.0332
03.154.08.0550
03.155.08.20
03.155.08.32
03.155.08.50
20
26,9 x 25
03.154.08.0225
32
42,4 x 40
03.154.08.0440
50
60,3 x 63
03.154.08.0663
PE-PE (Tubo-Ø-PE / mm):
20
25 x 25
03.155.08.25
32
40 x 40
03.155.08.40
50
63 x 63
03.155.08.63
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime di rinforzo (p. 89).
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime di rinforzo (p. 89).
80
Soggetto a possibili variazioni tecniche
