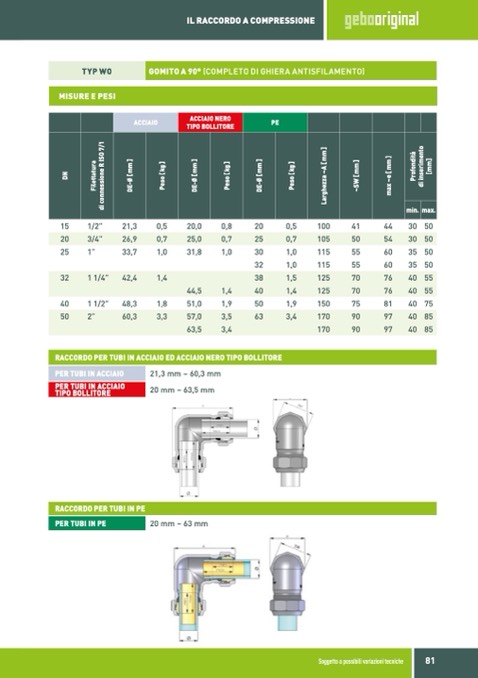

IL RACCORDO A COMPRESSIONE

TYP WO

GOMITO A 90° (COMPLETO DI GHIERA ANTISFILAMENTO)

MISURE E PESI

ACCIAIO

ACCIAIO NERO

TIPO BOLLITORE

PE

min.

max.

15

1/2”

21,3

0,5

20,0

0,8

20

0,5

100

41

44

30

50

20

3/4”

26,9

0,7

25,0

0,7

25

0,7

105

50

54

30

50

25

1”

33,7

1,0

31,8

1,0

30

1,0

115

55

60

35

50

32

1,0

115

55

60

35

50

32

1 1/4”

42,4

1,4

38

1,5

125

70

76

40

55

44,5

1,4

40

1,4

125

70

76

40

55

40

1 1/2”

48,3

1,8

51,0

1,9

50

1,9

150

75

81

40

75

50

2”

60,3

3,3

57,0

3,5

63

3,4

170

90

97

40

85

63,5

3,4

170

90

97

40

85

RACCORDO PER TUBI IN ACCIAIO ED ACCIAIO NERO TIPO BOLLITORE

PER TUBI IN ACCIAIO

21,3 mm – 60,3 mm

PER TUBI IN ACCIAIO

TIPO BOLLITORE

20 mm – 63,5 mm

RACCORDO PER TUBI IN PE

PER TUBI IN PE

20 mm – 63 mm
