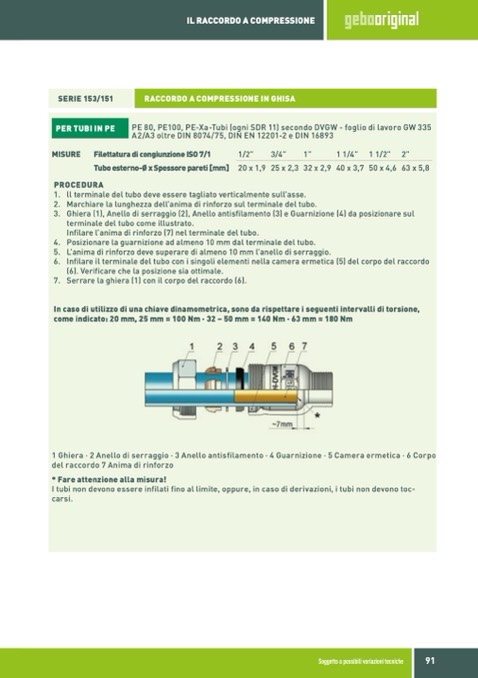

IL RACCORDO A COMPRESSIONE

SERIE 153/151

PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335

A2/A3 oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893

MISURE Filettatura di congiunzione ISO 7/1

1/2”

3/4”

1”

1 1/4” 1 1/2” 2”

Tuboesterno-ØxSpessorepareti[mm] 20 x 1,9 25 x 2,3 32 x 2,9 40 x 3,7 50 x 4,6 63 x 5,8

PROCEDURA

1. ll terminale del tubo deve essere tagliato verticalmente sull’asse.

2. Marchiare la lunghezza dell’anima di rinforzo sul terminale del tubo.

3. Ghiera (1), Anello di serraggio (2), Anello antisfilamento (3) e Guarnizione (4) da posizionare sul

terminale del tubo come illustrato.

Infilare l’anima di rinforzo (7) nel terminale del tubo.

4. Posizionare la guarnizione ad almeno 10 mm dal terminale del tubo.

5. L’anima di rinforzo deve superare di almeno 10 mm l’anello di serraggio.

6. Infilare il terminale del tubo con i singoli elementi nella camera ermetica (5) del corpo del raccordo

(6). Verificare che la posizione sia ottimale.

7. Serrare la ghiera (1) con il corpo del raccordo (6).

In caso di utilizzo di una chiave dinamometrica, sono da rispettare i seguenti intervalli di torsione,

come indicato: 20 mm, 25 mm = 100 Nm · 32 – 50 mm = 140 Nm · 63 mm = 180 Nm

1 Ghiera · 2 Anello di serraggio · 3 Anello antisfilamento · 4 Guarnizione · 5 Camera ermetica · 6 Corpo

del raccordo 7 Anima di rinforzo

* Fare attenzione alla misura!

I tubi non devono essere infilati fino al limite, oppure, in caso di derivazioni, i tubi non devono toc-

carsi.

PER TUBI IN PE

RACCORDO A COMPRESSIONE IN GHISA

Soggetto a possibili variazioni tecniche
