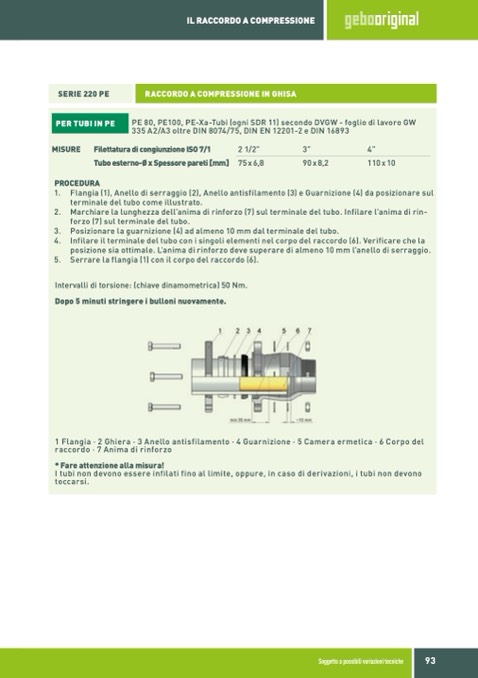

IL RACCORDO A COMPRESSIONE

SERIE 220 PE

RACCORDO A COMPRESSIONE IN GHISA

PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW

335 A2/A3 oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893

MISURE Filettatura di congiunzione ISO 7/1

2 1/2”

3”

4”

Tubo esterno-Ø x Spessore pareti [mm] 75 x 6,8

90 x 8,2

110 x 10

PROCEDURA

1. Flangia (1), Anello di serraggio (2), Anello antisfilamento (3) e Guarnizione (4) da posizionare sul

terminale del tubo come illustrato.

2. Marchiare la lunghezza dell’anima di rinforzo (7) sul terminale del tubo. Infilare l’anima di rin-

forzo (7) sul terminale del tubo.

3. Posizionare la guarnizione (4) ad almeno 10 mm dal terminale del tubo.

4. Infilare il terminale del tubo con i singoli elementi nel corpo del raccordo (6). Verificare che la

posizione sia ottimale. L’anima di rinforzo deve superare di almeno 10 mm l’anello di serraggio.

5. Serrare la flangia (1) con il corpo del raccordo (6).

Intervalli di torsione: (chiave dinamometrica) 50 Nm.

Dopo 5 minuti stringere i bulloni nuovamente.

1 Flangia · 2 Ghiera · 3 Anello antisfilamento · 4 Guarnizione · 5 Camera ermetica · 6 Corpo del

raccordo · 7 Anima di rinforzo

I tubi non devono essere infilati fino al limite, oppure, in caso di derivazioni, i tubi non devono

toccarsi.

PER TUBI IN PE

* Fare attenzione alla misura!

Soggetto a possibili variazioni tecniche
