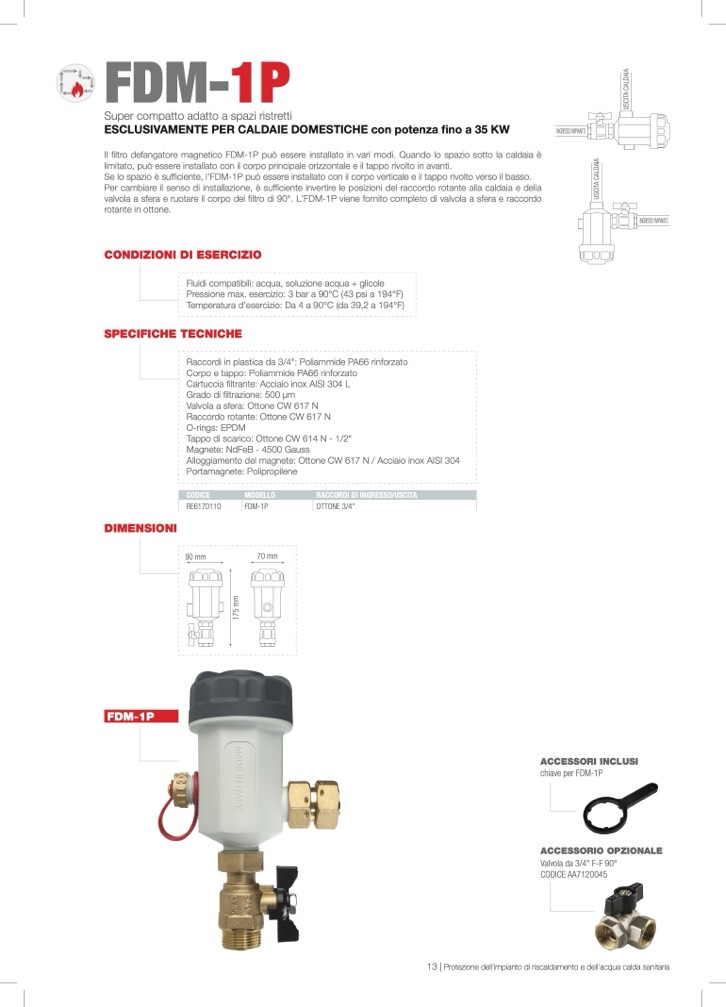

FDM-1P

Super compatto adatto a spazi ristretti

ESCLUSIVAMENTE PER CALDAIE DOMESTICHE con potenza

fino a 35 KW

Il filtro defangatore magnetico FDM-1P può essere installato in vari modi. Quando lo spazio sotto la caldaia è

limitato, può essere installato con il corpo principale orizzontale e il tappo rivolto in avanti.

Se lo spazio è sufficiente, l'FDM-1P può essere installato con il corpo verticale e il tappo rivolto verso il basso.

Per cambiare il senso di installazione, è sufficiente invertire le posizioni del raccordo rotante alla caldaia e della

valvola a sfera e ruotare il corpo del filtro di 90°. L'FDM-1P viene fornito completo di valvola a sfera e raccordo

rotante in ottone.

CONDIZIONI DI ESERCIZIO

INGRESSO IMPIANTO

SPECIFICHE TECNICHE

DIMENSIONI

CODICE

RE6170110

MODELLO

RACCORDI DI INGRESSO/USCITA

FDM-1P

OTTONE 3/4”

ACCESSORI INCLUSI

chiave per FDM-1P

ACCESSORIO OPZIONALE

Valvola da 3/4" F-F 90°

CODICE AA7120045

13 | Protezione dell’impianto di riscaldamento e dell'acqua calda sanitaria

INGRESSO IMPIANTO

U

S

C

I

T

A

C

A

L

D

A

I

A

U

S

C

I

T

A

C

A

L

D

A

I

A

Fluidi compatibili: acqua, soluzione acqua + glicole

Pressione max. esercizio: 3 bar a 90°C (43 psi a 194°F)

Temperatura d’esercizio: Da 4 a 90°C (da 39,2 a 194°F)

Raccordi in plastica da 3/4": Poliammide PA66 rinforzato

Corpo e tappo: Poliammide PA66 rinforzato

Cartuccia filtrante: Acciaio inox AISI 304 L

Grado di filtrazione: 500 μm

Valvola a sfera: Ottone CW 617 N

Raccordo rotante: Ottone CW 617 N

O-rings: EPDM

Tappo di scarico: Ottone CW 614 N - 1/2"

Magnete: NdFeB - 4500 Gauss

Alloggiamento del magnete: Ottone CW 617 N / Acciaio inox AISI 304

Portamagnete: Polipropilene

90 mm

70 mm

1

7

5

m

m

FDM-1P
