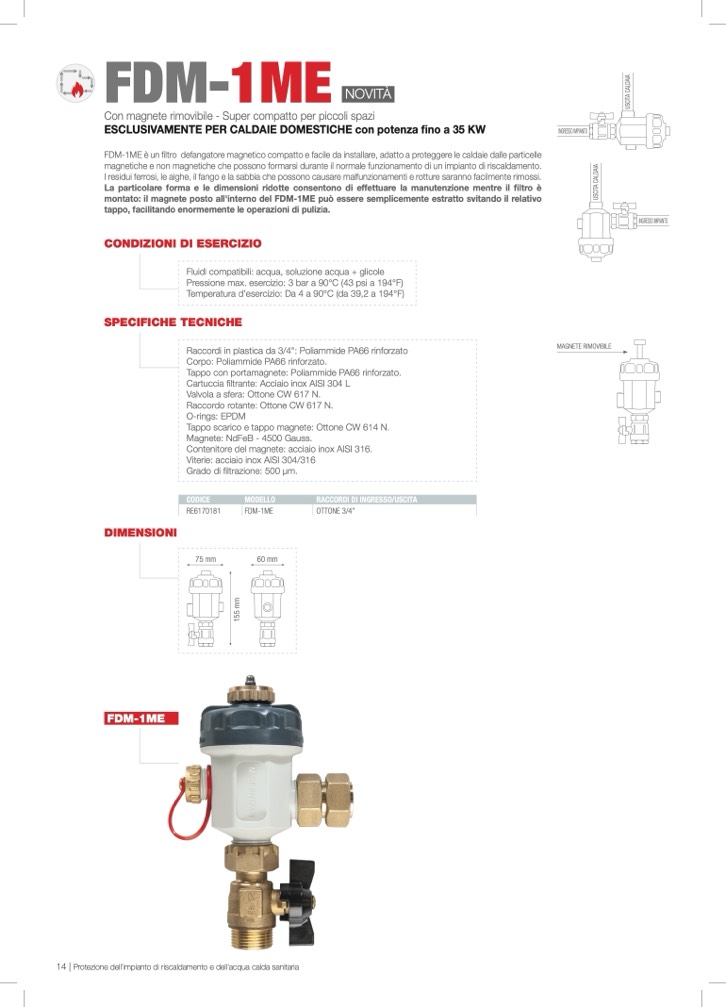

FDM-1ME

NOVITÀ

Con magnete rimovibile - Super compatto per piccoli spazi

ESCLUSIVAMENTE PER CALDAIE DOMESTICHE con potenza fino a 35 KW

FDM-1ME è un filtro defangatore magnetico compatto e facile da installare, adatto a proteggere le caldaie dalle particelle

magnetiche e non magnetiche che possono formarsi durante il normale funzionamento di un impianto di riscaldamento.

I residui ferrosi, le alghe, il fango e la sabbia che possono causare malfunzionamenti e rotture saranno facilmente rimossi.

La particolare forma e le dimensioni ridotte consentono di effettuare la manutenzione mentre il filtro è

montato: il magnete posto all'interno del FDM-1ME può essere semplicemente estratto svitando il relativo

tappo, facilitando enormemente le operazioni di pulizia.

CONDIZIONI DI ESERCIZIO

Fluidi compatibili: acqua, soluzione acqua + glicole

Pressione max. esercizio: 3 bar a 90°C (43 psi a 194°F)

Temperatura d’esercizio: Da 4 a 90°C (da 39,2 a 194°F)

SPECIFICHE TECNICHE

A

I

A

D

L

A

C

A

T

I

C

S

U

A

I

A

D

L

A

C

A

T

I

C

S

U

MAGNETE RIMOVIBILE

DIMENSIONI

m

5

1

FDM-1ME

14 | Protezione dell’impianto di riscaldamento e dell'acqua calda sanitaria

Raccordi in plastica da 3/4": Poliammide PA66 rinforzato

Corpo: Poliammide PA66 rinforzato.

Tappo con portamagnete: Poliammide PA66 rinforzato.

Cartuccia filtrante: Acciaio inox AISI 304 L

Valvola a sfera: Ottone CW 617 N.

Raccordo rotante: Ottone CW 617 N.

O-rings: EPDM

Tappo scarico e tappo magnete: Ottone CW 614 N.

Magnete: NdFeB - 4500 Gauss.

Contenitore del magnete: acciaio inox AISI 316.

Viterie: acciaio inox AISI 304/316

Grado di filtrazione: 500 μm.

CODICE

RE6170181

75 mm

MODELLO

RACCORDI DI INGRESSO/USCITA

FDM-1ME

OTTONE 3/4”

60 mm

INGRESSO IMPIANTO

INGRESSO IMPIANTO
