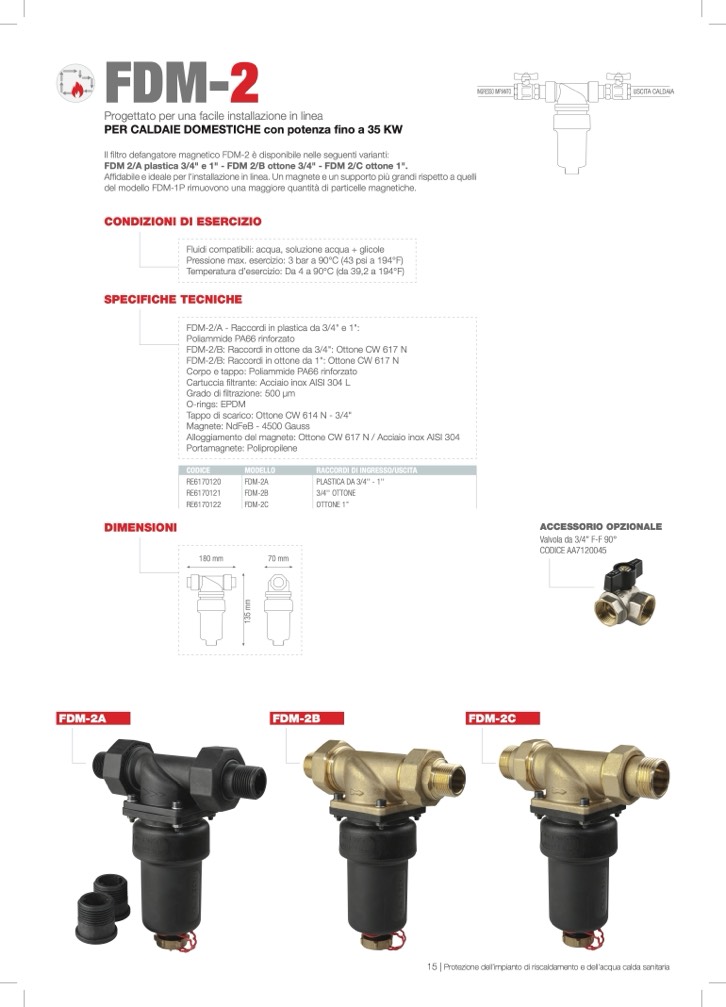

FDM-2

Progettato per una facile installazione in linea

PER CALDAIE DOMESTICHE con potenza fino a 35 KW

Il filtro defangatore magnetico FDM-2

è disponibile nelle seguenti varianti:

FDM 2/A plastica 3/4" e 1" - FDM 2/B ottone 3/4" - FDM 2/C ottone 1".

Affidabile e ideale per l'installazione in linea. Un magnete e un supporto più grandi rispetto a quelli

del modello FDM-1P rimuovono una maggiore quantità di particelle magnetiche.

INGRESSO IMPIANTO

USCITA CALDAIA

CONDIZIONI DI ESERCIZIO

SPECIFICHE TECNICHE

Fluidi compatibili: acqua, soluzione acqua + glicole

Pressione max. esercizio: 3 bar a 90°C (43 psi a 194°F)

Temperatura d’esercizio: Da 4 a 90°C (da 39,2 a 194°F)

FDM-2/A - Raccordi in plastica da 3/4" e 1":

Poliammide PA66 rinforzato

FDM-2/B: Raccordi in ottone da 3/4": Ottone CW 617 N

FDM-2/B: Raccordi in ottone da 1": Ottone CW 617 N

Corpo e tappo: Poliammide PA66 rinforzato

Cartuccia filtrante: Acciaio inox AISI 304 L

Grado di filtrazione: 500 μm

O-rings: EPDM

Tappo di scarico: Ottone CW 614 N - 3/4"

Magnete: NdFeB - 4500 Gauss

Alloggiamento del magnete: Ottone CW 617 N / Acciaio inox AISI 304

Portamagnete: Polipropilene

CODICE

MODELLO

RE6170120

FDM-2A

RE6170121

FDM-2B

RE6170122

FDM-2C

RACCORDI DI INGRESSO/USCITA

PLASTICA DA 3/4'' - 1''

3/4'' OTTONE

OTTONE 1”

DIMENSIONI

ACCESSORIO OPZIONALE

Valvola da 3/4" F-F 90°

CODICE AA7120045

180 mm

70 mm

1

3

5

m

m

FDM-2A

FDM-2B

FDM-2C

15 | Protezione dell’impianto di riscaldamento e dell'acqua calda sanitaria
