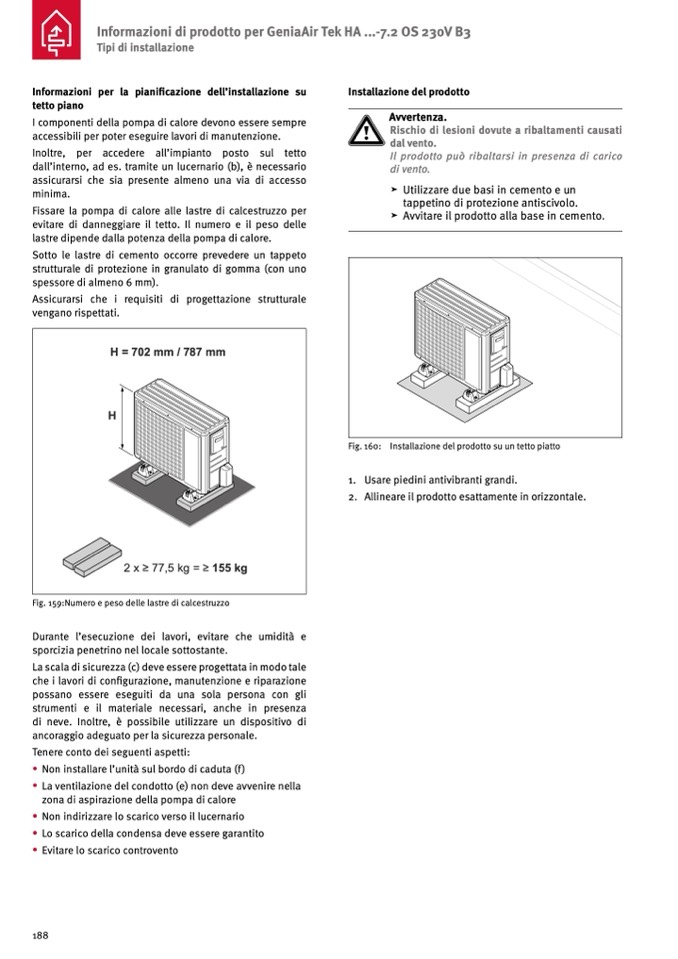

Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3

Tipi di installazione

Informazioni per la pianificazione dell’installazione su

tetto piano

I componenti della pompa di calore devono essere sempre

accessibili per poter eseguire lavori di manutenzione.

Inoltre, per accedere all’impianto posto sul tetto

dall’interno, ad es. tramite un lucernario (b), è necessario

assicurarsi che sia presente almeno una via di accesso

minima.

Fissare la pompa di calore alle lastre di calcestruzzo per

evitare di danneggiare il tetto. Il numero e il peso delle

lastre dipende dalla potenza della pompa di calore.

Sotto le lastre di cemento occorre prevedere un tappeto

strutturale di protezione in granulato di gomma (con uno

spessore di almeno 6 mm).

Assicurarsi che i requisiti di progettazione strutturale

vengano rispettati.

H = 702 mm / 787 mm

H

2 x ≥ 77,5 kg = ≥ 155 kg

Fig. 159:Numero e peso delle lastre di calcestruzzo

Durante l’esecuzione dei lavori, evitare che umidità e

sporcizia penetrino nel locale sottostante.

La scala di sicurezza (c) deve essere progettata in modo tale

che i lavori di configurazione, manutenzione e riparazione

possano essere eseguiti da una sola persona con gli

strumenti e il materiale necessari, anche in presenza

di neve. Inoltre, è possibile utilizzare un dispositivo di

ancoraggio adeguato per la sicurezza personale.

Tenere conto dei seguenti aspetti:

• Non installare l’unità sul bordo di caduta (f )

• La ventilazione del condotto (e) non deve avvenire nella

zona di aspirazione della pompa di calore

• Non indirizzare lo scarico verso il lucernario

• Lo scarico della condensa deve essere garantito

• Evitare lo scarico controvento

Installazione del prodotto

a

Avvertenza.

Rischio di lesioni dovute a ribaltamenti causati

dal vento.

Il prodotto può ribaltarsi in presenza di carico

di vento.

Fig. 160:

Installazione del prodotto su un tetto piatto

>

Utilizzare due basi in cemento e un

tappetino di protezione antiscivolo.

>

Avvitare il prodotto alla base in cemento.

1. Usare piedini antivibranti grandi.

2. Allineare il prodotto esattamente in orizzontale.
