Creazione del basamento

Applicabilità: installazione a terra HA 4-7.2 OS 230V B3 e

HA 6-7.2 OS 230V B3

Applicabilità: installazione a terra HA 8-7.2 OS 230V B3 e

HA 10-7.2 OS 230V B3

Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3

Tipi di installazione

200

360

200

Ø100

1

2

330

3

4

1

0

0

3

0

0

1220

8

0

0

1

7

6

A

B

200

450

200

Ø100

1

2

390

3

4

1

0

0

3

0

0

1310

8

0

0

1

8

5

A

B

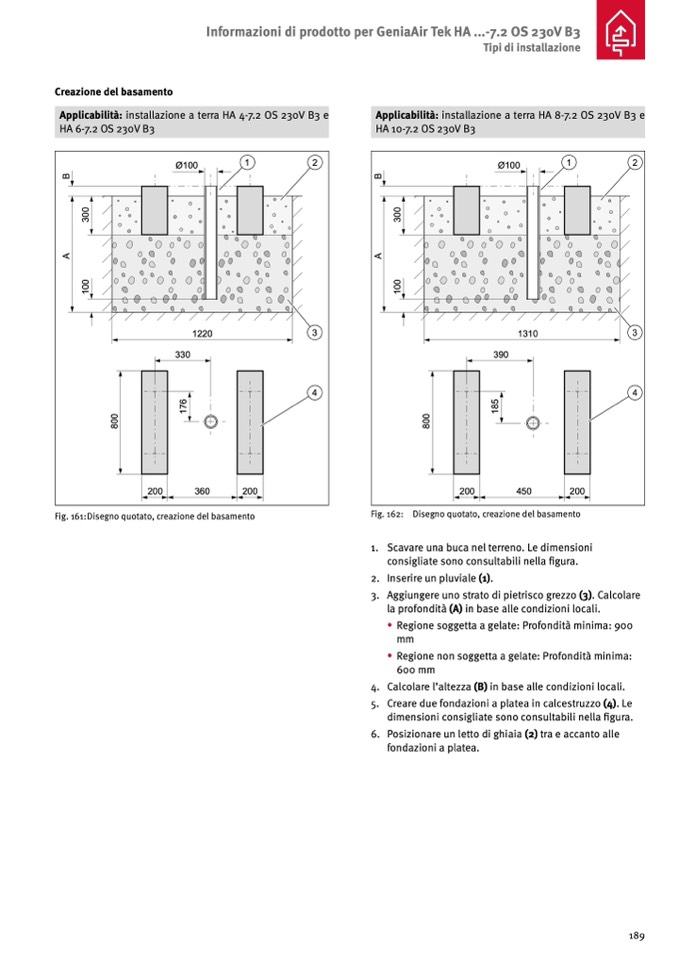

Fig. 161:Disegno quotato, creazione del basamento

Fig. 162: Disegno quotato, creazione del basamento

1. Scavare una buca nel terreno. Le dimensioni

consigliate sono consultabili nella figura.

2. Inserire un pluviale (1).

3. Aggiungere uno strato di pietrisco grezzo (3). Calcolare

la profondità (A) in base alle condizioni locali.

• Regione soggetta a gelate: Profondità minima: 900

mm

• Regione non soggetta a gelate: Profondità minima:

600 mm

4. Calcolare l’altezza (B) in base alle condizioni locali.

5. Creare due fondazioni a platea in calcestruzzo (4). Le

dimensioni consigliate sono consultabili nella figura.

6. Posizionare un letto di ghiaia (2) tra e accanto alle

fondazioni a platea.
