Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3

Tipi di installazione

Installazione del prodotto

a

Pericolo!

Rischio di lesioni a causa della condensa conge-

lata.

La condensa congelata sui camminamenti può

provocare cadute.

>

Assicurarsi che la condensa non venga

scaricata sui camminamenti e non si

verifichino accumuli di ghiaccio.

emissioni sonore.

Applicabilità: Installazione a muro

▸ Controllare la struttura e la capacità di carico del muro.

Verificare il peso del prodotto.

▸ Scegliere tra gli accessori la staffa di montaggio adatta

▸

al montaggio a muro.

Usare piedini antivibranti.

▸ Allineare il prodotto in orizzontale.

▸ Sotto il prodotto, creare un letto di ghiaia in cui possa

defluire un’eventuale condensa.

Condizioni: Regione non soggetta a gelate

▸ Installare l’imbuto in dotazione per lo scarico della

condensa nella piastra a pavimento.

▸ Sigillare le altre tre aperture nella piastra a pavimento

con i tappi idonei presenti nel sacchetto della minuteria.

Condizioni: Regione soggetta a gelate

▸ Non installare un imbuto di scarico della condensa o un

tappo nella piastra a pavimento.

▸ Se necessario, proteggere l’uscita dell’aria dalla pioggia

battente o dall’esposizione alla neve diretta tenendo

conto dei potenziali effetti sulle emissioni sonore.

Applicabilità: Installazione su tetto piano

a

Avvertenza

Rischio di lesioni dovute a ribaltamenti causati

dal vento.

Il prodotto può ribaltarsi in presenza di carico

di vento.

>

Utilizzare due basi in cemento e un

tappetino di protezione antiscivolo.

>

Avvitare il prodotto alla base in cemento.

▸ Usare piedini antivibranti.

▸ Allineare il prodotto in orizzontale.

Condizioni: Regione non soggetta a gelate

▸ Lasciare aperto lo scarico della condensa. In questo

caso, la condensa viene scaricata sul tetto piatto.

▸ In alternativa, collegare lo scarico alla rete.

▸ Per fare ciò, installare l’imbuto in dotazione per lo

scarico della condensa nella piastra a pavimento.

▸ A questo scopo, sigillare le altre tre aperture nella

piastra a pavimento con i tappi idonei presenti nel

sacchetto della minuteria.

▸ Per fare ciò, collegare il tubo di scarico della condensa a

un pluviale a breve distanza.

Condizioni: Regione soggetta a gelate

▸ Installare l’imbuto per lo scarico della condensa nella

piastra a pavimento.

▸ Sigillare le altre tre aperture nella piastra a pavimento

con tappi idonei.

▸ Collegare il tubo di scarico della condensa a un pluviale

a breve distanza.

▸ Installare un sistema di riscaldamento elettrico per

mantenere il tubo di scarico della condensa al riparo dal

gelo.

Ø

1

1

6

0

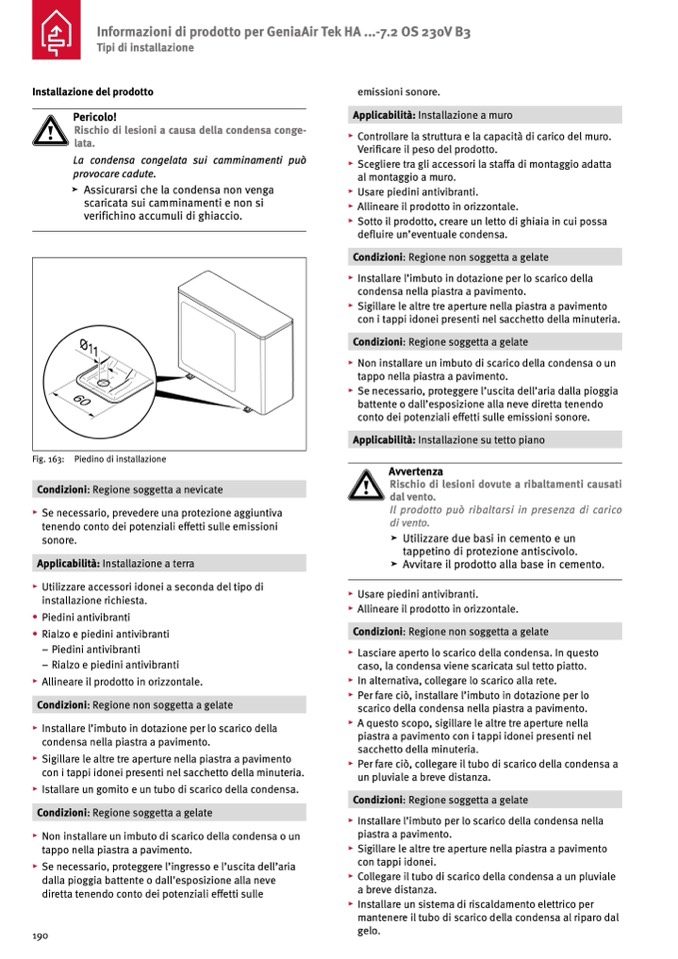

Fig. 163:

Condizioni: Regione soggetta a nevicate

▸ Se necessario, prevedere una protezione aggiuntiva

tenendo conto dei potenziali effetti sulle emissioni

sonore.

Applicabilità: Installazione a terra

▸ Utilizzare accessori idonei a seconda del tipo di

installazione richiesta.

• Piedini antivibranti

• Rialzo e piedini antivibranti

– Piedini antivibranti

– Rialzo e piedini antivibranti

▸ Allineare il prodotto in orizzontale.

Condizioni: Regione non soggetta a gelate

▸ Installare l’imbuto in dotazione per lo scarico della

condensa nella piastra a pavimento.

▸ Sigillare le altre tre aperture nella piastra a pavimento

con i tappi idonei presenti nel sacchetto della minuteria.

▸ Istallare un gomito e un tubo di scarico della condensa.

Condizioni: Regione soggetta a gelate

▸ Non installare un imbuto di scarico della condensa o un

tappo nella piastra a pavimento.

▸ Se necessario, proteggere l’ingresso e l’uscita dell’aria

dalla pioggia battente o dall’esposizione alla neve

diretta tenendo conto dei potenziali e

ffetti sulle

190

Piedino di installazione
