152

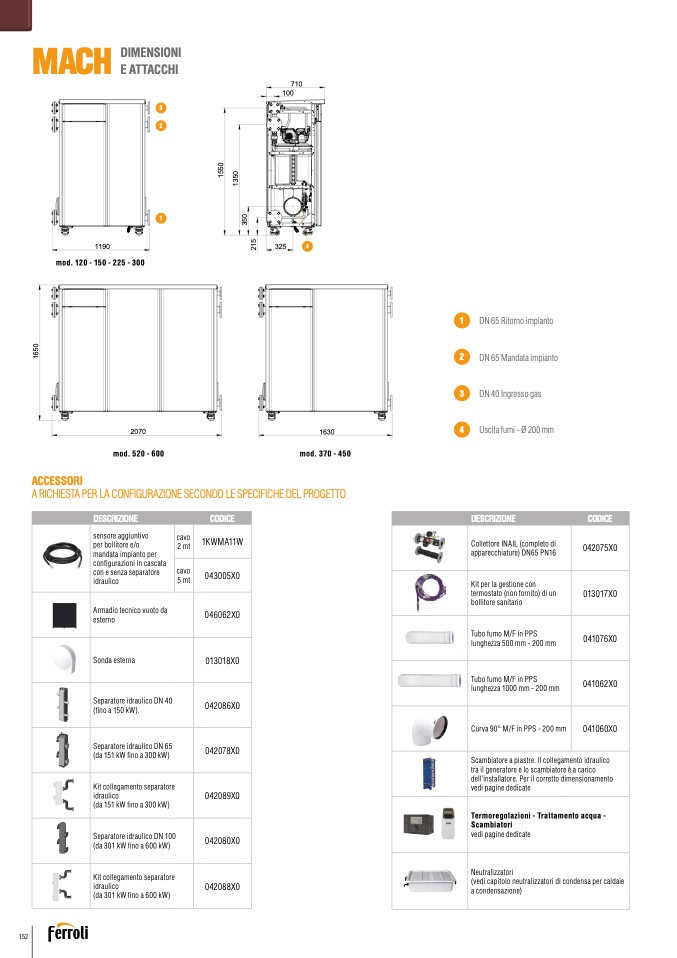

MACH

DIMENSIONI

E ATTACCHI

710

100

0

5

1

0

5

3

1

0

5

3

5

1

2

0

5

6

1

1

2

3

4

DN 65 Ritorno impianto

DN 65 Mandata impianto

DN 40 Ingresso gas

Uscita fumi - Ø 200 mm

DESCRIZIONE

Collettore INAIL (completo di

apparecchiature) DN65 PN16

Kit per la gestione con

termostato (non fornito) di un

bollitore sanitario

Tubo fumo M/F in PPS

lunghezza 500 mm - 200 mm

Tubo fumo M/F in PPS

lunghezza 1000 mm - 200 mm

Curva 90° M/F in PPS - 200 mm

1190

325

4

mod. 120 - 150 - 225 - 300

2070

1630

mod. 370 - 450

mod. 520 - 600

3

2

1

ACCESSORI

A RICHIESTA PER LA CONFIGURAZIONE SECONDO LE SPECIFICHE DEL PROGETTO

DESCRIZIONE

sensore aggiuntivo

per bollitore e/o

mandata impianto per

configurazioni in cascata

con e senza separatore

idraulico

Armadio tecnico vuoto da

esterno

Sonda esterna

Separatore idraulico DN 40

(fino a 150 kW).

Separatore idraulico DN 65

(da 151 kW fino a 300 kW)

Kit collegamento separatore

idraulico

(da 151 kW fino a 300 kW)

Separatore idraulico DN 100

(da 301 kW fino a 600 kW)

Kit collegamento separatore

idraulico

(da 301 kW fino a 600 kW)

cavo

2 mt

cavo

5 mt

CODICE

1KWMA11W

043005X0

046062X0

013018X0

042086X0

042078X0

042089X0

042080X0

042088X0

CODICE

042075X0

013017X0

041076X0

041062X0

041060X0

Scambiatore a piastre. Il collegamento idraulico

tra il generatore e lo scambiatore è a carico

dell’installatore. Per il corretto dimensionamento

vedi pagine dedicate

Termoregolazioni - Trattamento acqua -

Scambiatori

vedi pagine dedicate

Neutralizzatori

(vedi capitolo neutralizzatori di condensa per caldaie

a condensazione)
