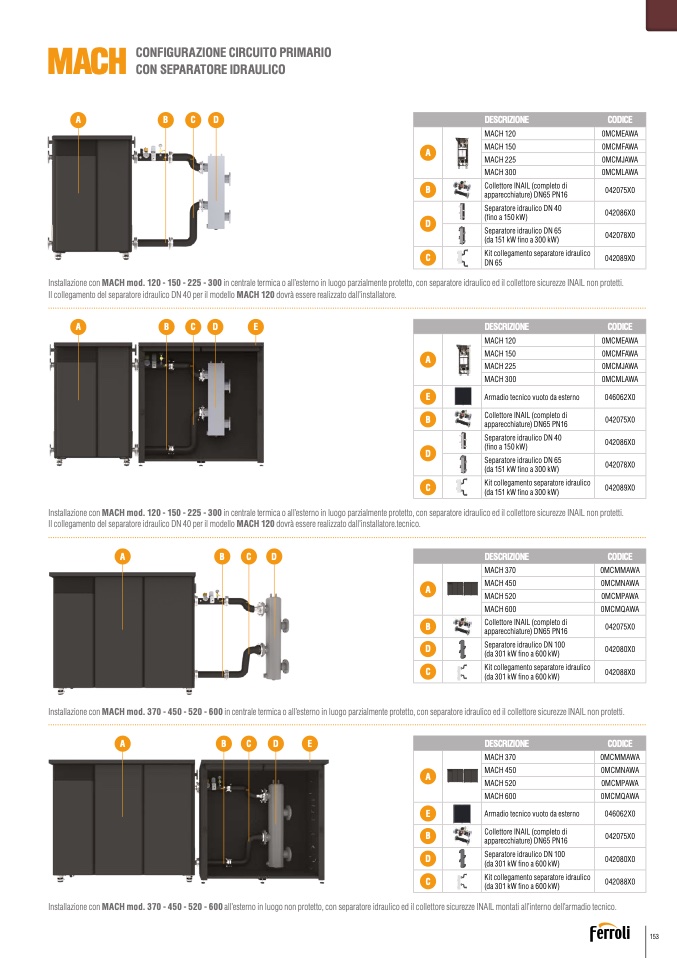

MACH

CONFIGURAZIONE CIRCUITO PRIMARIO

CON SEPARATORE IDRAULICO

A

B

C

D

DESCRIZIONE

CODICE

A

MACH 120

MACH 150

MACH 225

MACH 300

0MCMEAWA

0MCMFAWA

0MCMJAWA

0MCMLAWA

042075X0

042086X0

042078X0

042089X0

B

Collettore INAIL (completo di

apparecchiature) DN65 PN16

D

Separatore idraulico DN 40

(

fino a 150 kW)

Separatore idraulico DN 65

(da151kW

finoa300kW)

C

Kit collegamento separatore idraulico

DN65

Installazione con MACH mod. 120 - 150 - 225 - 300 in centrale termica o all’esterno in luogo parzialmente protetto, con separatore idraulico ed il collettore sicurezze INAIL non protetti.

Il collegamento del separatore idraulico DN 40 per il modello MACH 120 dovr

à essere realizzato dall’installatore.

DESCRIZIONE

CODICE

A

B

C

D

E

A

MACH 120

MACH 150

MACH 225

MACH 300

0MCMEAWA

0MCMFAWA

0MCMJAWA

0MCMLAWA

046062X0

042075X0

042086X0

042078X0

042089X0

E

Armadio tecnico vuoto da esterno

B

Collettore INAIL (completo di

apparecchiature) DN65 PN16

D

Separatore idraulico DN 40

(

fino a 150 kW)

Separatore idraulico DN 65

(da151kW

finoa300kW)

C

Kit collegamento separatore idraulico

(da151kW

finoa300kW)

Installazione con MACH mod. 120 - 150 - 225 - 300 in centrale termica o all’esterno in luogo parzialmente protetto, con separatore idraulico ed il collettore sicurezze INAIL non protetti.

Il collegamento del separatore idraulico DN 40 per il modello MACH 120 dovr

à essere realizzato dall’installatore.tecnico.

DESCRIZIONE

CODICE

A

B

C

D

A

MACH 370

MACH 450

MACH 520

MACH 600

0MCMMAWA

0MCMNAWA

0MCMPAWA

0MCMQAWA

042075X0

042080X0

042088X0

B

Collettore INAIL (completo di

apparecchiature) DN65 PN16

D

Separatore idraulico DN 100

(da301kW

finoa600kW)

C

Kit collegamento separatore idraulico

(da301kW

finoa600kW)

Installazione con MACH mod. 370 - 450 - 520 - 600 in centrale termica o all’esterno in luogo parzialmente protetto, con separatore idraulico ed il collettore sicurezze INAIL non protetti.

A

B

C

D

E

DESCRIZIONE

CODICE

A

MACH 370

MACH 450

MACH 520

MACH 600

0MCMMAWA

0MCMNAWA

0MCMPAWA

0MCMQAWA

046062X0

042075X0

042080X0

042088X0

E

Armadio tecnico vuoto da esterno

B

Collettore INAIL (completo di

apparecchiature) DN65 PN16

D

Separatore idraulico DN 100

(da301kW

finoa600kW)

C

Kit collegamento separatore idraulico

(da301kW

finoa600kW)

Installazione con MACH mod. 370 - 450 - 520 - 600 all’esterno in luogo non protetto, con separatore idraulico ed il collettore sicurezze INAIL montati all’interno dell’armadio tecnico.
