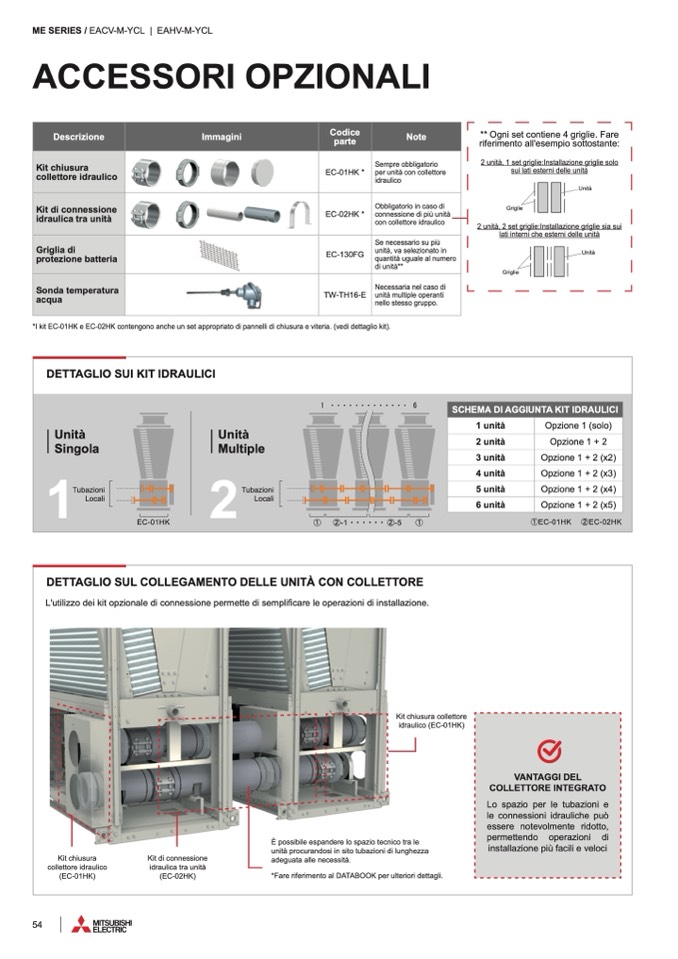

ME SERIES / EACV-M-YCL | EAHV-M-YCL
ACCESSORI OPZIONALI
*I kit EC-01HK e EC-02HK contengono anche un set appropriato di pannelli di chiusura e viteria. (vedi dettaglio kit).
** Ogni set contiene 4 griglie. Fare
riferimento all'esempio sottostante:
2 unità, 1 set griglie:Installazione griglie solo
sui lati esterni delle unit
à
Unit
à
Griglie
2 unità, 2 set griglie:Installazione griglie sia sui
lati interni che esterni delle unità
Descrizione
Immagini
Codice
parte
Note
Kit chiusura
collettore idraulico
EC-01HK *
Sempre obbligatorio
per unità con collettore
idraulico
Kit di connessione
idraulica tra unit
à
EC-02HK *
Obbligatorio in caso di
connessione di pi
ù unità
con collettore idraulico
Griglia di
protezione batteria
EC-130FG
Se necessario su più
unità, va selezionato in
quantità uguale al numero
di unit
à**
Sonda temperatura
acqua
TW-TH16-E
Necessaria nel caso di
unità multiple operanti
nello stesso gruppo.
Griglie
Unit
à
DETTAGLIO SUI KIT IDRAULICI
SCHEMA DI AGGIUNTA KIT IDRAULICI
1 unit
à
Opzione 1 (solo)
2 unit
à
Opzione 1 + 2
3 unit
à
Opzione 1 + 2 (x2)
4 unit
à
Opzione 1 + 2 (x3)
5 unit
à
Opzione 1 + 2 (x4)
6 unit
à
Opzione 1 + 2 (x5)
Unit
à
Singola
Unit
à
Multiple
1 ・・・・・・・・・・・・・ 6
1
2
-1・・・・・・2-5
1
1
2
EC-01HK
Tubazioni
Locali
Tubazioni
Locali
1
EC-01HK 2EC-02HK
DETTAGLIO SUL COLLEGAMENTO DELLE UNITÀ CON COLLETTORE
L'utilizzo dei kit opzionale di connessione permette di semplificare le operazioni di installazione.
VANTAGGI DEL
COLLETTORE INTEGRATO
Lo spazio per le tubazioni e
le connessioni idrauliche pu
ò
essere notevolmente ridotto,
permettendo operazioni di
installazione pi
ù facili e veloci
Kit chiusura
collettore idraulico
(EC-01HK)
Kit di connessione
idraulica tra unit
à
(EC-02HK)
Kit chiusura collettore
idraulico (EC-01HK)
È possibile espandere lo spazio tecnico tra le
unità procurandosi in sito tubazioni di lunghezza
adeguata alle necessità.
*Fare riferimento al DATABOOK per ulteriori dettagli.
