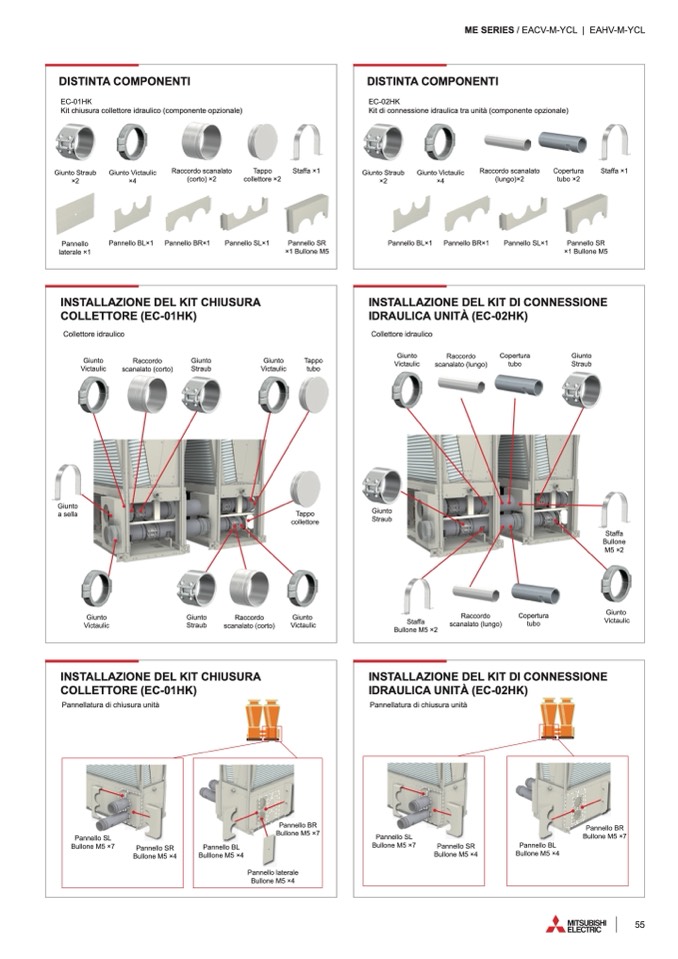

ME SERIES / EACV-M-YCL | EAHV-M-YCL

DISTINTA COMPONENTI

EC-01HK

Kit chiusura collettore idraulico (componente opzionale)

Giunto Straub

×2

Pannello

laterale ×1

Giunto Victaulic

×4

Pannello BL×1

Raccordo scanalato

(corto) ×2

Tappo

collettore ×2

Staffa ×1

Pannello SR

×1 Bullone M5

Pannello BR×1

Pannello SL×1

DISTINTA COMPONENTI

EC-02HK

Kit di connessione idraulica tra unit

à (componente opzionale)

Giunto Straub

Giunto Victaulic

×2

×4

Raccordo scanalato

(lungo)×2

Copertura

tubo ×2

Staffa ×1

Pannello BL×1 Pannello BR×1

Pannello SL×1

Pannello SR

×1 Bullone M5

INSTALLAZIONE DEL KIT CHIUSURA

COLLETTORE (EC-01HK)

Collettore idraulico

Giunto

Victaulic

Raccordo

scanalato (corto)

Giunto

Straub

Giunto

Victaulic

Tappo

tubo

Tappo

collettore

Giunto

Victaulic

Giunto

a sella

Giunto

Victaulic

Giunto

Straub

Raccordo

scanalato (corto)

INSTALLAZIONE DEL KIT DI CONNESSIONE

IDRAULICA UNIT

À (EC-02HK)

Collettore idraulico

Giunto

Victaulic

Raccordo

scanalato (lungo)

Copertura

tubo

Giunto

Straub

Giunto

Victaulic

Giunto

Straub

Staffa

Bullone

M5 ×2

Staffa

Bullone M5 ×2

Raccordo

Copertura

scanalato (lungo)

tubo

INSTALLAZIONE DEL KIT CHIUSURA

COLLETTORE (EC-01HK)

Pannellatura di chiusura unità

Pannello SL

Bullone M5 ×7

Pannello SR

Bullone M5 ×4

Pannello BR

Bullone M5 ×7

Pannello BL

Bulllone M5 ×4

Pannello laterale

Bullone M5 ×4

INSTALLAZIONE DEL KIT DI CONNESSIONE

IDRAULICA UNIT

À (EC-02HK)

Pannellatura di chiusura unit

à

Pannello SL

Bullone M5 ×7

Pannello SR

Bullone M5 ×4

Pannello BL

Bullone M5 ×4

Pannello BR

Bullone M5 ×7

55
