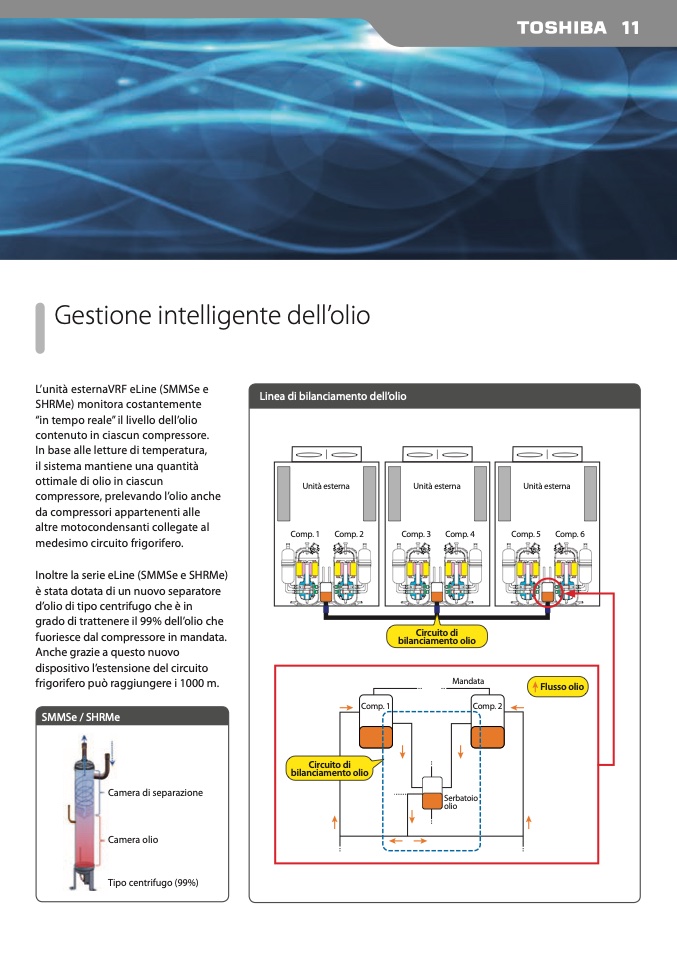

Gestione intelligente dell’olio

L’unità esternaVRF eLine (SMMSe e

SHRMe) monitora costantemente

“in tempo reale” il livello dell’olio

contenuto in ciascun compressore.

In base alle letture di temperatura,

il sistema mantiene una quantità

ottimale di olio in ciascun

compressore, prelevando l’olio anche

da compressori appartenenti alle

altre motocondensanti collegate al

medesimo circuito frigorifero.

Inoltre la serie eLine (SMMSe e SHRMe)

è stata dotata di un nuovo separatore

d’olio di tipo centrifugo che è in

grado di trattenere il 99% dell’olio che

fuoriesce dal compressore in mandata.

Anche grazie a questo nuovo

dispositivo l’estensione del circuito

frigorifero può raggiungere i 1000 m.

Linea di bilanciamento dell’olio

Unità esterna

Unità esterna

Unità esterna

Unità esterna

SMMSe / SHRMe

Comp. 1

Comp. 3

Comp. 4

Unità esterna

Comp. 5

Comp. 6

Camera di separazione

Camera olio

Tipo centrifugo (99%)

Circuito di

bilanciamento olio

Circuito di

bilanciamento olio

Comp. 1

Comp. 2

Comp. 3

Comp. 4

Comp. 5

Comp. 6

Circuito di

bilanciamento olio

Mandata

Comp. 2

Serbatoio

olio

Flusso olio
