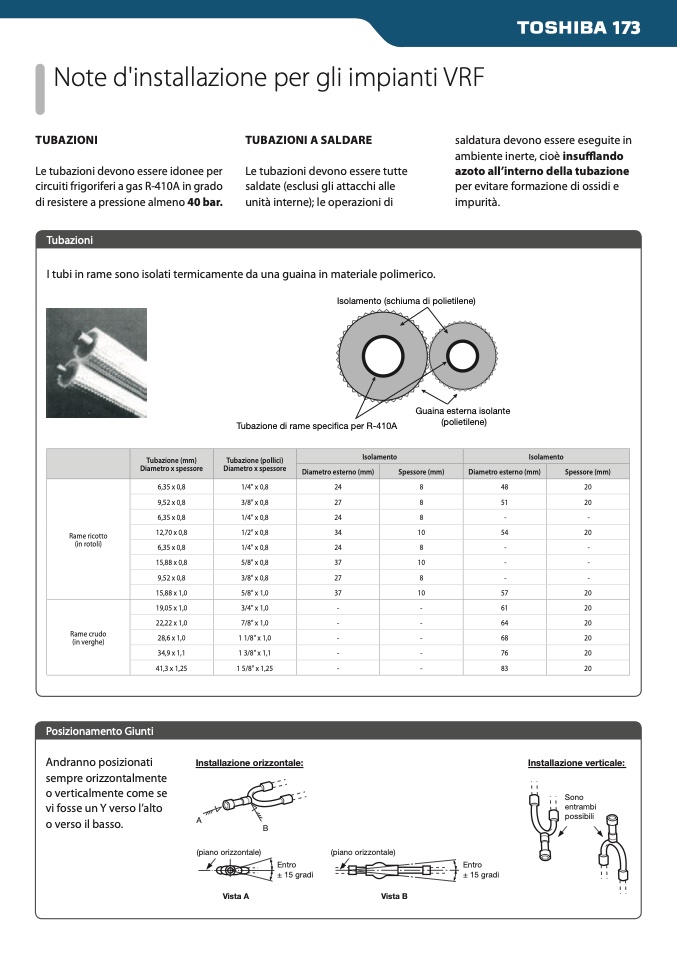

Note d'installazione per gli impianti VRF

TUBAZIONI

Le tubazioni devono essere idonee per

circuiti frigoriferi a gas R-410A in grado

di resistere a pressione almeno 40 bar.

Tubazioni

TUBAZIONI A SALDARE

Le tubazioni devono essere tutte

saldate (esclusi gli attacchi alle

unità interne); le operazioni di

saldatura devono essere eseguite in

ambiente inerte, cioè insufflando

azoto all’interno della tubazione

per evitare formazione di ossidi e

impurità.

I tubi in rame sono isolati termicamente da una guaina in materiale polimerico.

Isolamento (schiuma di polietilene)

Tubazione di rame specifica per R-410A

Guaina esterna isolante

(polietilene)

Tubazione (mm)

Diametro x spessore

Tubazione (pollici)

Diametro x spessore

Isolamento

Isolamento

Diametro esterno (mm)

Spessore (mm)

Diametro esterno (mm)

Spessore (mm)

Rame ricotto

(in rotoli)

6,35 x 0,8 1/4" x 0,8

24

8

48

20

9,52 x 0,8 3/8" x 0,8

27 8

51

20

6,35 x 0,8 1/4" x 0,8

24 8

-

-

12,70 x 0,8 1/2" x 0,8

34 10

54

20

6,35 x 0,8 1/4" x 0,8

24 8

-

-

15,88 x 0,8 5/8" x 0,8

37 10

-

-

9,52 x 0,8 3/8" x 0,8

27 8

-

-

15,88 x 1,0 5/8" x 1,0

37 10

57

20

Rame crudo

(in verghe)

19,05 x 1,0 3/4" x 1,0

-

-

61

20

22,22 x 1,0 7/8" x 1,0

- -

64

20

28,6 x 1,0 1 1/8" x 1,0

- -

68

20

34,9 x 1,1 1 3/8" x 1,1

- -

76

20

41,3 x 1,25 1 5/8" x 1,25

- -

83

20

Posizionamento Giunti

Andranno posizionati

sempre orizzontalmente

o verticalmente come se

vi fosse un Y verso l’alto

o verso il basso.

Installazione orizzontale:

Installazione verticale:

Sono

entrambi

possibili

A

(piano orizzontale)

B

(piano orizzontale)

Entro

± 15 gradi

Entro

± 15 gradi

Vista A

Vista B
