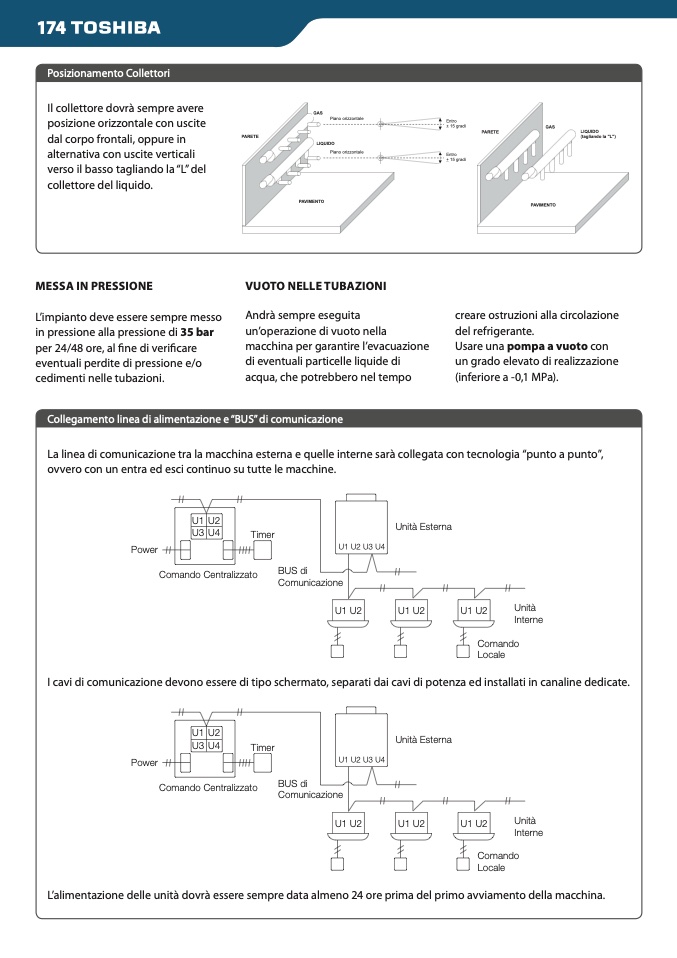

Posizionamento Collettori

Il collettore dovrà sempre avere

posizione orizzontale con uscite

dal corpo frontali, oppure in

alternativa con uscite verticali

verso il basso tagliando la “L” del

collettore del liquido.

MESSA IN PRESSIONE

L’impianto deve essere sempre messo

in pressione alla pressione di 35 bar

per 24/48 ore, al fine di verificare

eventuali perdite di pressione e/o

cedimenti nelle tubazioni.

GAS

LIQUIDO

Piano orizzontale

PAVIMENTO

VUOTO NELLE TUBAZIONI

Andrà sempre eseguita

un’operazione di vuoto nella

macchina per garantire l’evacuazione

di eventuali particelle liquide di

acqua, che potrebbero nel tempo

Piano orizzontale

Entro

+ 15 gradi

Entro

+ 15 gradi

PARETE

PARETE

GAS

PAVIMENTO

LIQUIDO

(tagliando la "L")

creare ostruzioni alla circolazione

del refrigerante.

Usare una pompa a vuoto con

un grado elevato di realizzazione

(inferiore a -0,1 MPa).

Collegamento linea di alimentazione e “BUS” di comunicazione

La linea di comunicazione tra la macchina esterna e quelle interne sarà collegata con tecnologia “punto a punto”,

ovvero con un entra ed esci continuo su tutte le macchine.

U1

U3

Timer

Power

Comando Centralizzato

Unità Esterna

U2

U4

U1 U2 U3 U4

BUS di

Comunicazione

U1 U2

U1 U2

U1 U2

Unità

Interne

Comando

Locale

I cavi di comunicazione devono essere di tipo schermato, separati dai cavi di potenza ed installati in canaline dedicate.

U1

U3

Timer

Power

Comando Centralizzato

Unità Esterna

U2

U4

U1 U2 U3 U4

BUS di

Comunicazione

U1 U2

U1 U2

U1 U2

Unità

Interne

Comando

Locale

L’alimentazione delle unità dovrà essere sempre data almeno 24 ore prima del primo avviamento della macchina.
