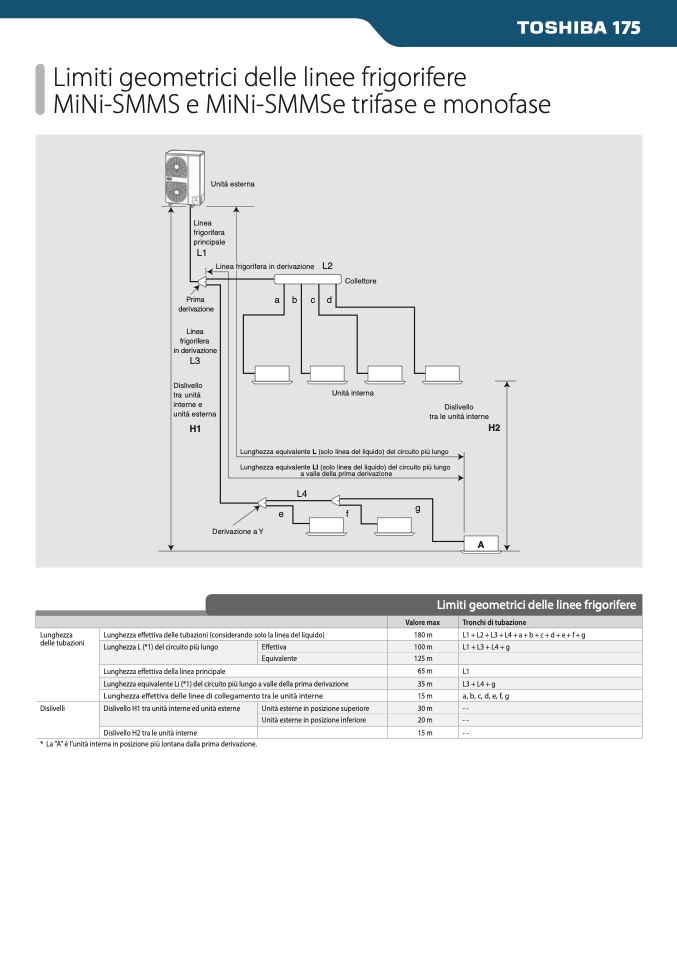

Limiti geometrici delle linee frigorifere

MiNi-SMMS e MiNi-SMMSe trifase e monofase

Unità esterna

Linea

frigorifera

principale

L1

Linea frigorifera in derivazione L2

Collettore

Unità interna

Lunghezza equivalente L (solo linea del liquido) del circuito più lungo

Prima

abcd

derivazione

Linea

frigorifera

in derivazione

L3

Dislivello

tra unità

interne e

unità esterna

H1

Dislivello

tra le unità interne

Lunghezza equivalente LI (solo linea del liquido) del circuito più lungo

a valle della prima derivazione

H2

L4

e

f

Derivazione a Y

g

A

Lunghezza

delle tubazioni

Dislivelli

* La "A" è l’unità interna in posizione più lontana dalla prima derivazione.

Limiti geometrici delle linee frigorifere

Valore max

Tronchi di tubazione

Lunghezza effettiva delle tubazioni (considerando solo la linea del liquido)

180 m

L1+L2+L3+L4+a+b+c+d+e+f+g

Lunghezza L (*1) del circuito più lungo

Effettiva

100 m

L1 + L3 + L4 + g

Equivalente

125 m

Lunghezza effettiva della linea principale

65 m

L1

Lunghezza equivalente Li (*1) del circuito più lungo a valle della prima derivazione

35 m

L3 + L4 + g

Lunghezza effettiva delle linee di collegamento tra le unità interne

15 m

a, b, c, d, e, f, g

Dislivello H1 tra unità interne ed unità esterne

Unità esterne in posizione superiore

30 m

--

Unità esterne in posizione inferiore

20 m

--

Dislivello H2 tra le unità interne

15 m

--
