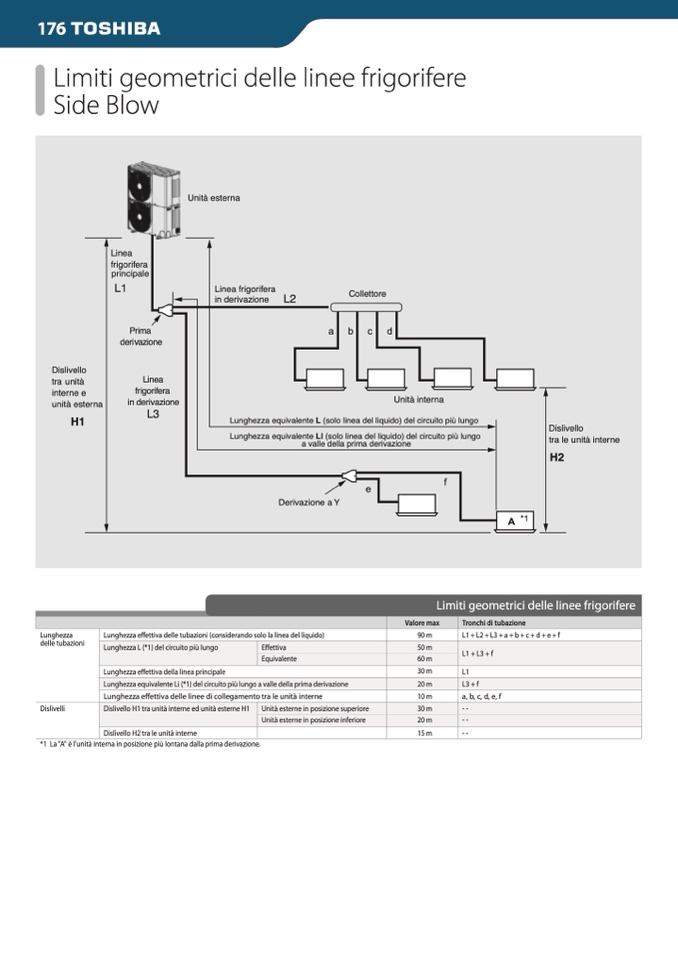

Limiti geometrici delle linee frigorifere

Side Blow

Unità esterna

L1

Linea frigorifera

in derivazione L2

Linea

frigorifera

principale

Collettore

Dislivello

tra unità

interne e

unità esterna

H1

Linea

frigorifera

in derivazione

L3

Unità interna

Lunghezza equivalente L (solo linea del liquido) del circuito più lungo

Lunghezza equivalente LI (solo linea del liquido) del circuito più lungo

a valle della prima derivazione

f

Dislivello

tra le unità interne

H2

Prima

a

b

c

d

derivazione

e

Derivazione a Y

A *1

Limiti geometrici delle linee frigorifere

Lunghezza effettiva della linea principale

Valore max

Tronchi di tubazione

Lunghezza effettiva delle tubazioni (considerando solo la linea del liquido)

90 m

L1+L2+L3+a+b+c+d+e+f

Lunghezza L (*1) del circuito più lungo

Effettiva

50 m

L1 + L3 + f

Equivalente

60 m

30 m

L1

Lunghezza equivalente Li (*1) del circuito più lungo a valle della prima derivazione

20 m

L3 + f

Lunghezza effettiva delle linee di collegamento tra le unità interne

10 m

a, b, c, d, e, f

Dislivello H1 tra unità interne ed unità esterne H1

Unità esterne in posizione superiore

30 m

--

Unità esterne in posizione inferiore

20 m

--

Dislivello H2 tra le unità interne

15 m

--

Lunghezza

delle tubazioni

Dislivelli

*1 La "A" è l’unità interna in posizione più lontana dalla prima derivazione.
