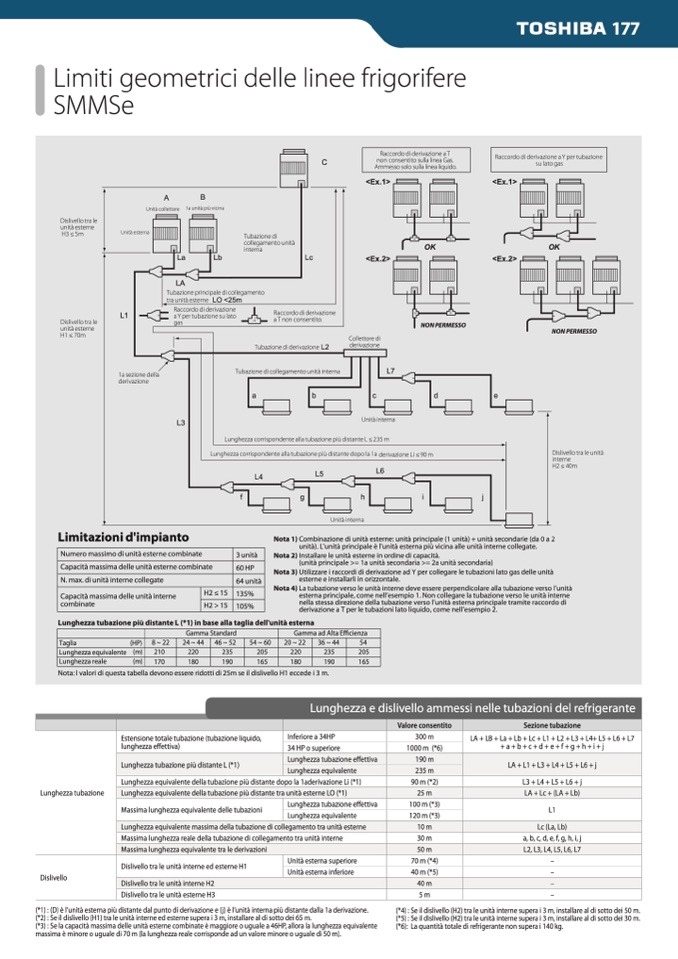

Limiti geometrici delle linee frigorifere
SMMSe
Raccordo di derivazione a T
non consentito sulla linea Gas.
Ammesso solo sulla linea liquido.
Dislivello tra le
unità esterne
H3≤5m
Dislivello tra le
unità esterne
H1≤70m
<Ex.1>
<Ex.2>
OK
NON PERMESSO
<Ex.1>
<Ex.2>
OK
NON PERMESSO
Dislivello tra le unità
interne
H2≤40m
C
A
B
Unità collettore 1a unità più vicina
Unità esterna
La
Lb
Tubazione di
collegamento unità
interna
Lc
LA
Tubazione principale di collegamento
tra unità esterne LO <25m
Raccordo di derivazione
L1
a Y per tubazione su lato
gas
L3
Raccordo di derivazione
a T non consentito.
1a sezione della
derivazione
Lunghezza corrispondente alla tubazione più distante dopo la 1a derivazione Li ≤ 90 m
L5
L6
L4
f
g
h
i
j
Unità interna
Tubazione di derivazione L2
Tubazione di collegamento unità interna
Collettore di
derivazione
L7
a
b
c
d
e
Raccordo di derivazione a Y per tubazione
su lato gas
Unità interna
Lunghezza corrispondente alla tubazione più distante L ≤ 235 m
Limitazioni d'impianto
Nota 1) Combinazione di unità esterne: unità principale (1 unità) + unità secondarie (da 0 a 2
unità). L'unità principale è l'unità esterna più vicina alle unità interne collegate.
Nota 2) Installare le unità esterne in ordine di capacità.
(unità principale >= 1a unità secondaria >= 2a unità secondaria)
Nota 3) Utilizzare i raccordi di derivazione ad Y per collegare le tubazioni lato gas delle unità
esterne e installarli in orizzontale.
Nota 4) La tubazione verso le unità interne deve essere perpendicolare alla tubazione verso l’unità
esterna principale, come nell’esempio 1. Non collegare la tubazione verso le unità interne
nella stessa direzione della tubazione verso l’unità esterna principale tramite raccordo di
derivazione a T per le tubazioni lato liquido, come nell’esempio 2.
Numero massimo di unit
à esterne combinate 3 unità
Capacità massima delle unità esterne combinate 60 HP
N. max. di unità interne collegate 64 unità
Capacità massima delle unità interne
combinate
H2≤15 135%
H2>15 105%
Lunghezza tubazione più distante L (*1) in base alla taglia dell'unità esterna
Nota: I valori di questa tabella devono essere ridotti di 25m se il dislivello H1 eccede i 3 m.
Gamma Standard
Gamma ad Alta Efficienza
Taglia
(HP)
8 ~ 22
24 ~ 44
46 ~ 52
54 ~ 60
20 ~ 22
36 ~ 44
54
Lunghezza equivalente (m)
210
220
235
205
220
235
205
Lunghezza reale
(m)
170
180
190
165
180
190
165
Lunghezza e dislivello ammessi nelle tubazioni del refrigerante
Valore consentito
Sezione tubazione
Estensione totale tubazione (tubazione liquido,
lunghezza effettiva)
Inferiore a 34HP
34 HP o superiore
300 m
LA + LB + La + Lb + Lc + L1 + L2 + L3 + L4+ L5 + L6 + L7
+a +b +c +d +e +f +g +h + i + j
1000 m (*6)
Lunghezza tubazione più distante L (*1)
Lunghezza tubazione effettiva
190 m
LA + L1 + L3 + L4 + L5 + L6 + j
Lunghezza equivalente
235 m
Lunghezza equivalente della tubazione più distante dopo la 1aderivazione Li (*1)
90 m (*2)
L3 + L4 + L5 + L6 + j
Lunghezza equivalente della tubazione più distante tra unità esterne LO (*1)
25 m
LA + Lc + (LA + Lb)
Massima lunghezza equivalente delle tubazioni
Lunghezza tubazione effettiva
100 m (*3)
L1
Lunghezza equivalente
120 m (*3)
Lunghezza equivalente massima della tubazione di collegamento tra unità esterne
10 m
Lc (La, Lb)
Massima lunghezza reale della tubazione di collegamento tra unità interne
30 m
a, b, c, d, e, f, g, h, i, j
Massima lunghezza equivalente tra le derivazioni
50 m
L2, L3, L4, L5, L6, L7
Dislivello tra le unità interne ed esterne H1
Unità esterna superiore
70 m (*4)
40 m (*5)
–
Unità esterna inferiore
–
Dislivello tra le unità interne H2
40 m
–
Dislivello tra le unità esterne H3
5m
–
Lunghezza tubazione
Dislivello
(*1) : (D) è l’unità esterna più distante dal punto di derivazione e (j) è l’unità interna più distante dalla 1a derivazione.
(*2) : Se il dislivello (H1) tra le unità interne ed esterne supera i 3 m, installare al di sotto dei 65 m.
(*3) : Se la capacità massima delle unità esterne combinate è maggiore o uguale a 46HP, allora la lunghezza equivalente
massima è minore o uguale di 70 m (la lunghezza reale corrisponde ad un valore minore o uguale di 50 m).
(*4) : Se il dislivello (H2) tra le unità interne supera i 3 m, installare al di sotto dei 50 m.
(*5) : Se il dislivello (H2) tra le unità interne supera i 3 m, installare al di sotto dei 30 m.
(*6): La quantità totale di refrigerante non supera i 140 kg.
