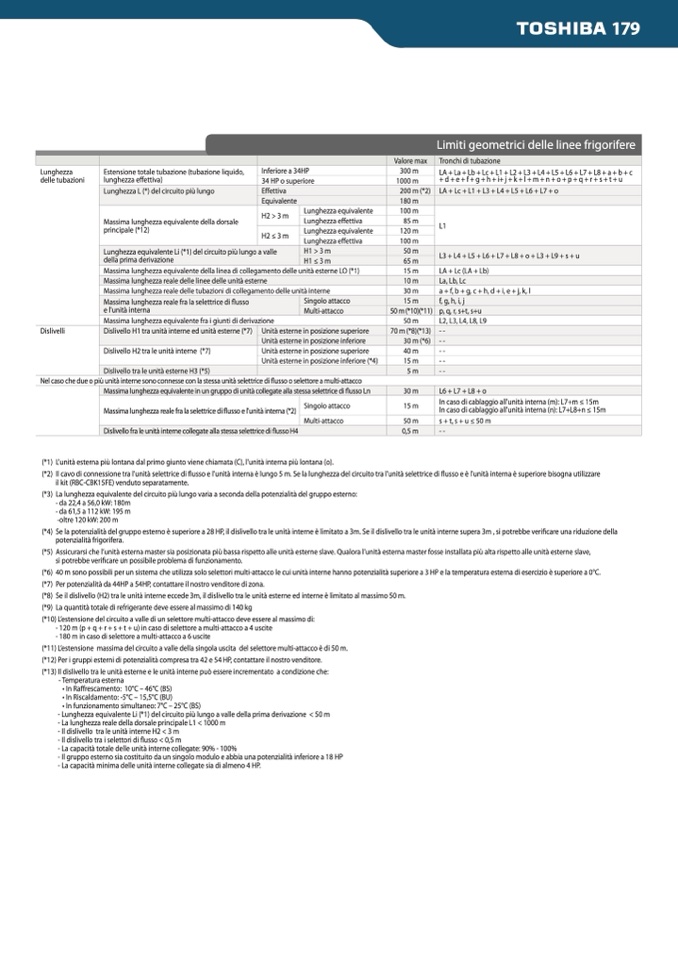

Limiti geometrici delle linee frigorifere
Valore max
Tronchi di tubazione
Lunghezza
delle tubazioni
Estensione totale tubazione (tubazione liquido,
lunghezza effettiva)
Inferiore a 34HP
300 m
LA+La+Lb+Lc+L1+L2+L3+L4+L5+L6+L7+L8+a+b+c
+d+e+f+g+h+i+j+k+l+m+n+o+p+q+r+s+t+u
34 HP o superiore
1000 m
Lunghezza L (*) del circuito più lungo
Effettiva
200 m (*2)
LA + Lc + L1 + L3 + L4 + L5 + L6 + L7 + o
Equivalente
180 m
H2 > 3 m
100 m
Massima lunghezza equivalente della dorsale
principale (*12)
Lunghezza equivalente
Lunghezza effettiva
85 m
L1
H2 ≤ 3 m
Lunghezza equivalente
120 m
Lunghezza effettiva
100 m
Lunghezza equivalente Li (*1) del circuito più lungo a valle
della prima derivazione
H1 > 3 m
50 m
L3 + L4 + L5 + L6 + L7 + L8 + o + L3 + L9 + s + u
H1 ≤ 3 m
65 m
Massima lunghezza equivalente della linea di collegamento delle unità esterne LO (*1)
15 m
LA + Lc (LA + Lb)
Massima lunghezza reale delle linee delle unità esterne
10 m
La, Lb, Lc
Massima lunghezza reale delle tubazioni di collegamento delle unità interne
30 m
a + f, b + g, c + h, d + i, e + j, k, l
Massima lunghezza reale fra la selettrice di flusso
e l'unità interna
Singolo attacco
15 m
f, g, h, i, j
Multi-attacco
50 m (*10)(*11)
p, q, r, s+t, s+u
Massima lunghezza equivalente fra i giunti di derivazione
50 m
L2, L3, L4, L8, L9
Dislivelli
Nel caso che due o più unità interne sono connesse con la stessa unità selettrice di flusso o selettore a multi-attacco
Dislivello H1 tra unità interne ed unità esterne (*7)
Unità esterne in posizione superiore
70 m (*8)(*13)
--
Unità esterne in posizione inferiore
30 m (*6)
--
Dislivello H2 tra le unità interne (*7)
Unità esterne in posizione superiore
40 m
--
Unità esterne in posizione inferiore (*4)
15 m
--
Dislivello tra le unità esterne H3 (*5)
5m
--
Massima lunghezza equivalente in un gruppo di unit
à collegate alla stessa selettrice di flusso Ln
30 m
L6 + L7 + L8 + o
Massima lunghezza reale fra la selettrice di flusso e l'unità interna (*2)
Singolo attacco
15 m
In caso di cablaggio all'unità interna (m): L7+m ≤ 15m
In caso di cablaggio all'unità interna (n): L7+L8+n ≤ 15m
Multi-attacco
50 m
s + t, s + u ≤ 50 m
Dislivello fra le unità interne collegate alla stessa selettrice di flusso H4
0,5 m
--
a
̀
).
Il cavo di connessione tra l'unità selettrice di flusso e l'unità interna è lungo 5 m. Se la lunghezza del circuito tra l'unità selettrice di flusso e è l'unità interna è superiore bisogna utilizzare
il kit (RBC-CBK15FE) venduto separatamente.
La lunghezza equivalente del circuito più lungo varia a seconda della potenzialità del gruppo esterno:
- da 22,4 a 56,0 kW: 180m
- da 61,5 a 112 kW: 195 m
-oltre 120 kW: 200 m
Se la potenzialità del gruppo esterno è superiore a 28 HP, il dislivello tra le unità interne è limitato a 3m. Se il dislivello tra le unità interne supera 3m , si potrebbe verificare una riduzione della
potenzialità frigorifera.
Assicurarsi che l’unità esterna master sia posizionata pi
ù bassa rispetto alle unità esterne slave. Qualora l’unità esterna master fosse installata più alta rispetto alle unità esterne slave,
si potrebbe verificare un possibile problema di funzionamento.
40 m sono possibili per un sistema che utilizza solo selettori multi-attacco le cui unità interne hanno potenzialità superiore a 3 HP e la temperatura esterna di esercizio è superiore a 0°C.
Per potenzialità da 44HP a 54HP, contattare il nostro venditore di zona.
Se il dislivello (H2) tra le unità interne eccede 3m, il dislivello tra le unit
à esterne ed interne è limitato al massimo 50 m.
La quantità totale di refrigerante deve essere al massimo di 140 kg
(*1)
(*2)
(*3)
(*4)
(*5)
(*6)
(*7)
(*8)
(*9)
L'unità esterna più lontana dal primo giunto viene chiamata (C), l'unità interna più lontana (o).
(*10) L’estensione del circuito a valle di un selettore multi-attacco deve essere al massimo di:
- 120 m (p + q + r + s + t + u) in caso di selettore a multi-attacco a 4 uscite
- 180 m in caso di selettore a multi-attacco a 6 uscite
(*11) L’estensione massima del circuito a valle della singola uscita del selettore multi-attacco è di 50 m.
(*12) Per i gruppi esterni di potenzialità compresa tra 42 e 54 HP, contattare il nostro venditore.
(*13) Il dislivello tra le unità esterne e le unità interne può essere incrementato a condizione che:
- Temperatura esterna
• In Raffrescamento: 10°C – 46°C (BS)
• In Riscaldamento: -5°C – 15,5°C (BU)
• In funzionamento simultaneo: 7°C – 25°C (BS)
- Lunghezza equivalente Li (*1) del circuito più lungo a valle della prima derivazione < 50 m
- La lunghezza reale della dorsale principale L1 < 1000 m
- Il dislivello tra le unità interne H2 < 3 m
- Il dislivello tra i selettori di flusso < 0,5 m
- La capacità totale delle unità interne collegate: 90% - 100%
- Il gruppo esterno sia costituito da un singolo modulo e abbia una potenzialità inferiore a 18 HP
- La capacità minima delle unità interne collegate sia di almeno 4 HP.
