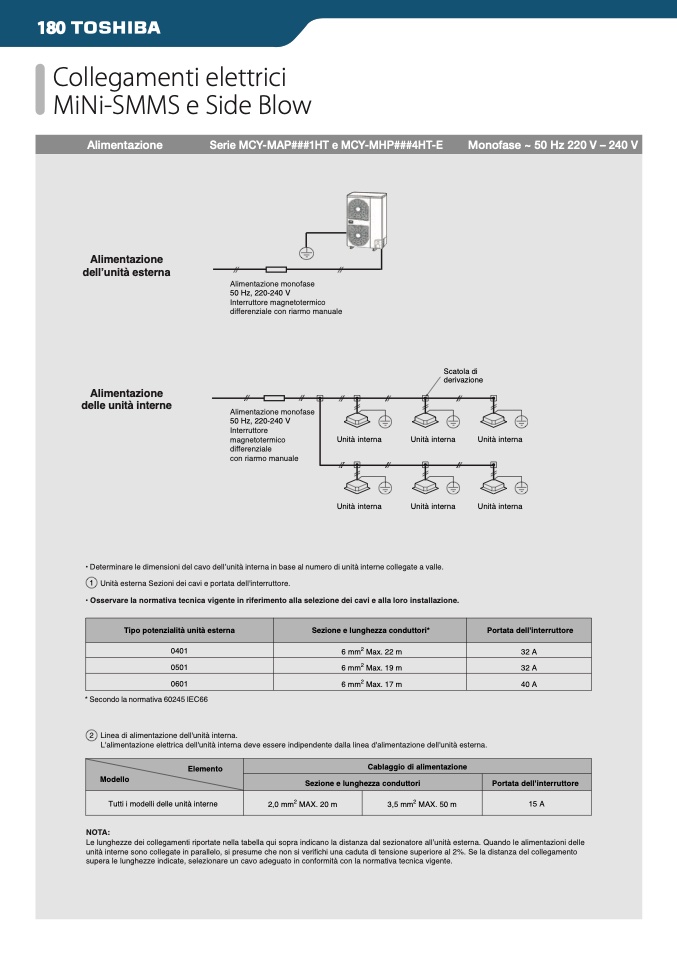

Collegamenti elettrici

MiNi-SMMS e Side Blow

Alimentazione

Alimentazione

dell’unità esterna

Alimentazione

delle unità interne

Serie MCY-MAP###1HT e MCY-MHP###4HT-E

Monofase ~ 50 Hz 220 V – 240 V

Alimentazione monofase

50 Hz, 220-240 V

Interruttore magnetotermico

differenziale con riarmo manuale

Scatola di

derivazione

Alimentazione monofase

50 Hz, 220-240 V

Interruttore

magnetotermico

differenziale

con riarmo manuale

a

Unità interna

Unità interna

Unità interna

Unità intern

• Determinare le dimensioni del cavo dell’unità interna in base al numero di unità interne collegate a valle.

1 Unità esterna Sezioni dei cavi e portata dell'interruttore.

• Osservare la normativa tecnica vigente in riferimento alla selezione dei cavi e alla loro installazione.

* Secondo la normativa 60245 IEC66

2 Linea di alimentazione dell'unità interna.

L'alimentazione elettrica dell'unità interna deve essere indipendente dalla linea d'alimentazione dell'unità esterna.

NOTA:

Le lunghezze dei collegamenti riportate nella tabella qui sopra indicano la distanza dal sezionatore all’unità esterna. Quando le alimentazioni delle

unità interne sono collegate in parallelo, si presume che non si verifichi una caduta di tensione superiore al 2%. Se la distanza del collegamento

supera le lunghezze indicate, selezionare un cavo adeguato in conformità con la normativa tecnica vigente.

Unità interna

Unità inter

Tipo potenzialità unità esterna

Sezione e lunghezza conduttori*

Portata dell'interruttore

0401

6 mm2 Max. 22 m

32 A

0501

6 mm2 Max. 19 m

32 A

0601

6 mm2 Max. 17 m

40 A

Modello

Elemento

Cablaggio di alimentazione

Sezione e lunghezza conduttori

Portata dell'interruttore

Tutti i modelli delle unità interne 2,0 mm2 MAX. 20 m

3,5 mm2 MAX. 50 m

15 A
