181

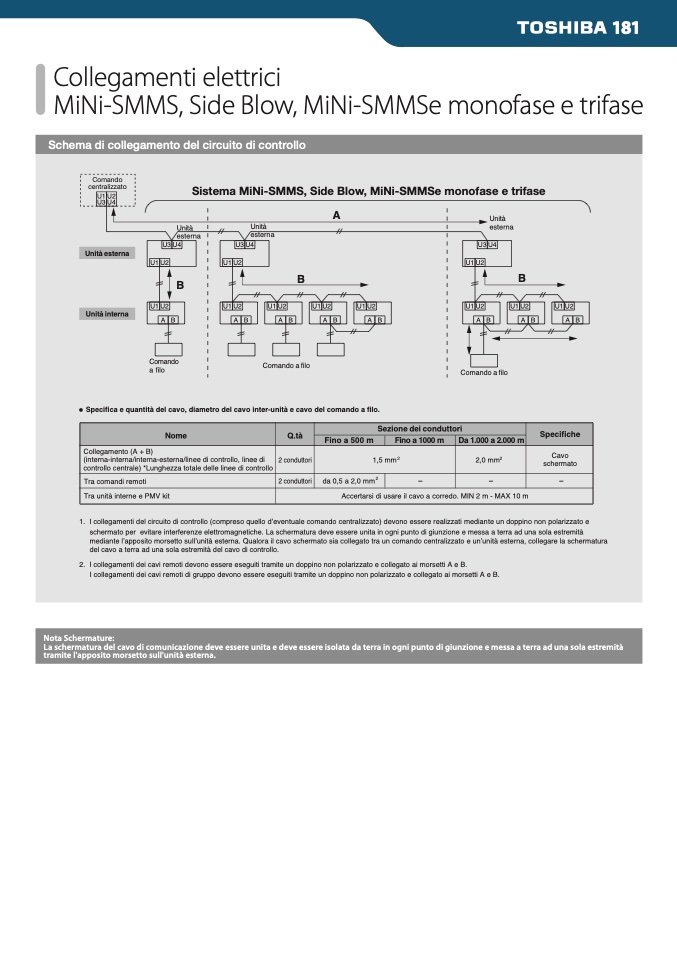

Collegamenti elettrici
MiNi-SMMS, Side Blow, MiNi-SMMSe monofase e trifase
Schema di collegamento del circuito di controllo
C
C
om
om
an
a
d
n
o
do
di
c
p
e
r
n
o
tr
e
a
z
liz
o
z
n
a
e
to
U1
U3
U2
U4
Sistema MiNi-SMMS,
isStiedmeaBMloiwN,i-MSMiNMi-SMe MSiSde mBlonwofase e trifase
Unità
esterna
B
Comando
a filo
Unità
esterna
A
Unità
esterna
U3 U4
U1 U2
U3 U4
U1 U2
Unità esterna
B
B
U1 U2
AB
U1 U2
AB
U3 U4
U1 U2
U1 U2
AB
U1 U2
AB
U1 U2
AB
U1 U2
AB
U1 U2
AB
U1 U2
AB
Unità interna
•
Specifica e quantità del cavo, diametro del cavo inter-unità e cavo del comando a filo.
Comando a filo
Comando a filo
Nome
Q.tà
Sezione dei conduttori
Specifiche
Fino a 500 m
Fino a 1000 m
Da 1.000 a 2.000 m
Collegamento (A + B)
(interna-interna/interna-esterna/linee di controllo, linee di
controllo centrale) *Lunghezza totale delle linee di controllo
2 conduttori
1,5 mm
2
2,0 mm
2
Cavo
schermato
Tra comandi remoti
2 conduttori
da 0,5 a 2,0 mm
2
-
-
-
Tra unità interne e PMV kit
Accertarsi di usare il cavo a corredo. MIN 2 m - MAX 10 m
1. I collegamenti del circuito di controllo (compreso quello d’eventuale comando centralizzato) devono essere realizzati mediante un doppino non polarizzato e
schermato per evitare interferenze elettromagnetiche. La schermatura deve essere unita in ogni punto di giunzione e messa a terra ad una sola estremità
mediante l’apposito morsetto sull’unità esterna. Qualora il cavo schermato sia collegato tra un comando centralizzato e un’unità esterna, collegare la schermatura
del cavo a terra ad una sola estremità del cavo di controllo.
2. I collegamenti dei cavi remoti devono essere eseguiti tramite un doppino non polarizzato e collegato ai morsetti A e B.
I collegamenti dei cavi remoti di gruppo devono essere eseguiti tramite un doppino non polarizzato e collegato ai morsetti A e B.
Nota Schermature:
La schermatura del cavo di comunicazione deve essere unita e deve essere isolata da terra in ogni punto di giunzione e messa a terra ad una sola estremità
tramite l'apposito morsetto sull'unità esterna.
