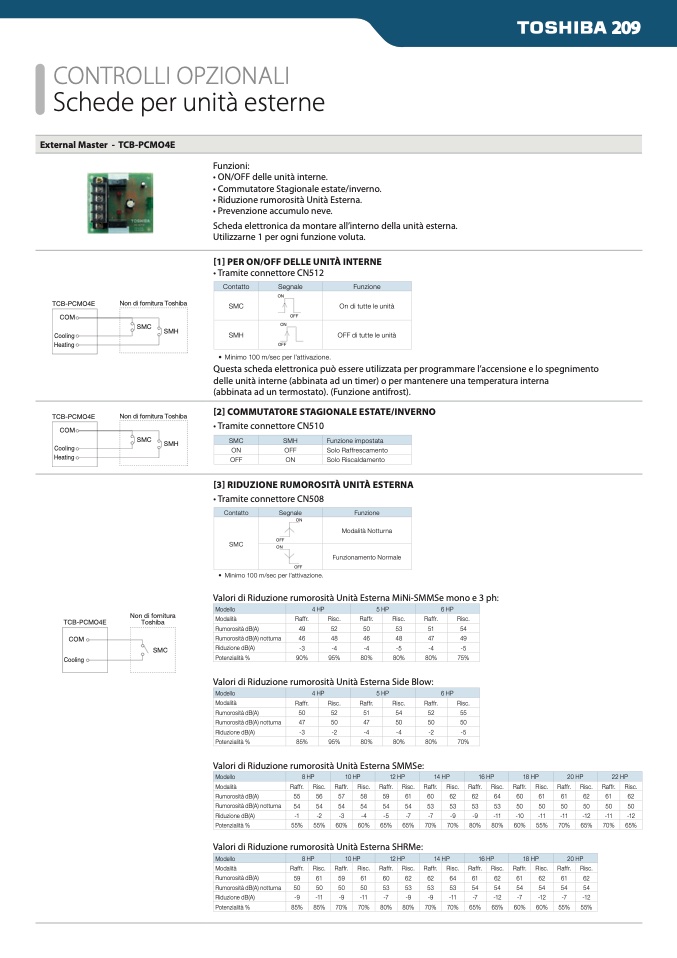

CONTROLLI OPZIONALI
Schede per unità esterne
External Master - TCB-PCMO4E
Contatto Segnale Funzione
SMC
ON
OFF
On di tutte le unità
SMH
ON
OFF
OFF di tutte le unità
TCB-PCMO4E
TCB-PCMO4E
Non di fornitura Toshiba
Funzioni:
• ON/OFF delle unità interne.
• Commutatore Stagionale estate/inverno.
• Riduzione rumorosità Unità Esterna.
• Prevenzione accumulo neve.
Scheda elettronica da montare all’interno della unità esterna.
Utilizzarne 1 per ogni funzione voluta.
[1] PER ON/OFF DELLE UNITÀ INTERNE
• Tramite connettore CN512
• Minimo 100 m/sec per l’attivazione.
Questa scheda elettronica può essere utilizzata per programmare l’accensione e lo spegnimento
delle unità interne (abbinata ad un timer) o per mantenere una temperatura interna
(abbinata ad un termostato). (Funzione antifrost).
[2] COMMUTATORE STAGIONALE ESTATE/INVERNO
• Tramite connettore CN510
[3] RIDUZIONE RUMOROSITÀ UNITÀ ESTERNA
• Tramite connettore CN508
• Minimo 100 m/sec per l’attivazione.
Valori di Riduzione rumorosità Unità Esterna MiNi-SMMSe mono e 3 ph:
Valori di Riduzione rumorosità Unità Esterna Side Blow:
Valori di Riduzione rumorosità Unità Esterna SMMSe:
Valori di Riduzione rumorosità Unità Esterna SHRMe:
COM
Cooling
Heating
SMC
SMH
Non di fornitura Toshiba
COM
Cooling
Heating
SMC SMH Funzione impostata
ON OFF Solo Raffrescamento
OFF ON Solo Riscaldamento
SMC
SMH
Contatto Segnale Funzione
SMC
ON
OFF
Modalità Notturna
ON
OFF
Funzionamento Normale
Modello
4HP 5HP
6HP
Modalità
Raffr. Risc.
Raffr.
Risc.
Raffr.
Risc.
Rumorosità dB(A) 49 52
50 53
51 54
Rumorosità dB(A) notturna
46 48
46
48
47
49
Riduzione dB(A)
-3 -4
-4
-5
-4
-5
Potenzialità % 90% 95%
80% 80%
80% 75%
TCB-PCMO4E
Non di fornitura
Toshiba
COM
Cooling
SMC
Modello
4HP 5HP
6HP
Modalità
Raffr. Risc.
Raffr.
Risc.
Raffr.
Risc.
Rumorosità dB(A) 50 52
51 54
52 55
Rumorosità dB(A) notturna
47 50
47
50
50
50
Riduzione dB(A)
-3 -2
-4
-4
-2
-5
Potenzialità % 85% 95%
80% 80%
80% 70%
Modello
8HP 10HP 12HP
14 HP
16 HP 18 HP 20 HP
22 HP
Modalità
Raffr. Risc.
Raffr.
Risc.
Raffr.
Risc. Raffr.
Risc.
Raffr. Risc.
Raffr.
Risc.
Raffr.
Risc. Raffr. Risc.
Rumorosità dB(A)
55 56
57
58
59
61 60
62
62 64
60
61
61
62 61 62
Rumorosità dB(A) notturna
54 54
54
54
54
54 53
53
53 53
50
50
50
50 50 50
Riduzione dB(A) -1 -2
-3 -4
-5 -7 -7
-9 -9 -11
-10 -11
-11 -12 -11 -12
Potenzialità %
55% 55%
60%
60%
65%
65% 70%
70%
80% 80%
60%
55%
70%
65% 70% 65%
Modello
8HP 10HP 12HP
14 HP
16 HP 18 HP
20 HP
Modalità
Raffr. Risc.
Raffr.
Risc.
Raffr.
Risc. Raffr.
Risc.
Raffr. Risc.
Raffr.
Risc.
Raffr.
Risc.
Rumorosità dB(A)
59 61
59
61
60
62 62
64
61 62
61
62
61
62
Rumorosità dB(A) notturna 50 50
50 50
53 53 53
53 54 54
54 54
54 54
Riduzione dB(A)
-9 -11
-9
-11
-7
-9 -9
-11
-7 -12
-7
-12
-7
-12
Potenzialità %
85% 85%
70%
70%
80%
80% 70%
70%
65% 65%
60%
60%
55%
55%
