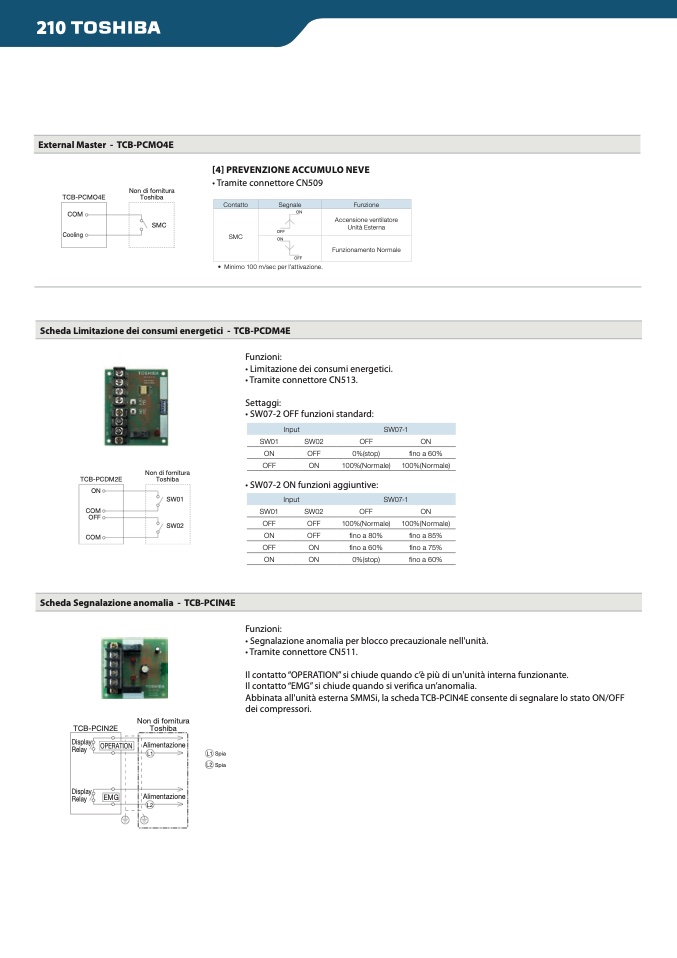

External Master - TCB-PCMO4E

Non di fornitura

TCB-PCMO4E

Toshiba

[4] PREVENZIONE ACCUMULO NEVE

• Tramite connettore CN509

• Minimo 100 m/sec per l’attivazione.

Contatto Segnale Funzione

SMC

ON

OFF

Accensione ventilatore

Unità Esterna

ON

OFF

Funzionamento Normale

COM

Cooling

SMC

Scheda Limitazione dei consumi energetici - TCB-PCDM4E

Funzioni:

• Limitazione dei consumi energetici.

• Tramite connettore CN513.

Settaggi:

• SW07-2 OFF funzioni standard:

Input

SW07-1

Non di fornitura

Toshiba

SW01

SW02

ON

OFF

OFF

ON

OFF

0%(stop)

100%(Normale)

ON

fino a 60%

100%(Normale)

ON

100%(Normale)

fino a 85%

fino a 75%

fino a 60%

TCB-PCDM2E

• SW07-2 ON funzioni aggiuntive:

ON

COM

OFF

COM

Input

SW07-1

SW01

SW02

SW01

SW02

OFF

OFF

ON

OFF

OFF

ON

ON

ON

OFF

100%(Normale)

fino a 80%

fino a 60%

0%(stop)

Scheda Segnalazione anomalia - TCB-PCIN4E

TCB-PCIN2E

Non di fornitura

Toshiba

Funzioni:

• Segnalazione anomalia per blocco precauzionale nell'unità.

• Tramite connettore CN511.

Il contatto “OPERATION” si chiude quando c’è più di un'unità interna funzionante.

Il contatto “EMG” si chiude quando si verifica un’anomalia.

Abbinata all'unità esterna SMMSi, la scheda TCB-PCIN4E consente di segnalare lo stato ON/OFF

dei compressori.

Display

Relay

Display

Relay

Alimentazione

L1

OPERATION

L1 Spia

L2 Spia

Alimentazione

L2

EMG
