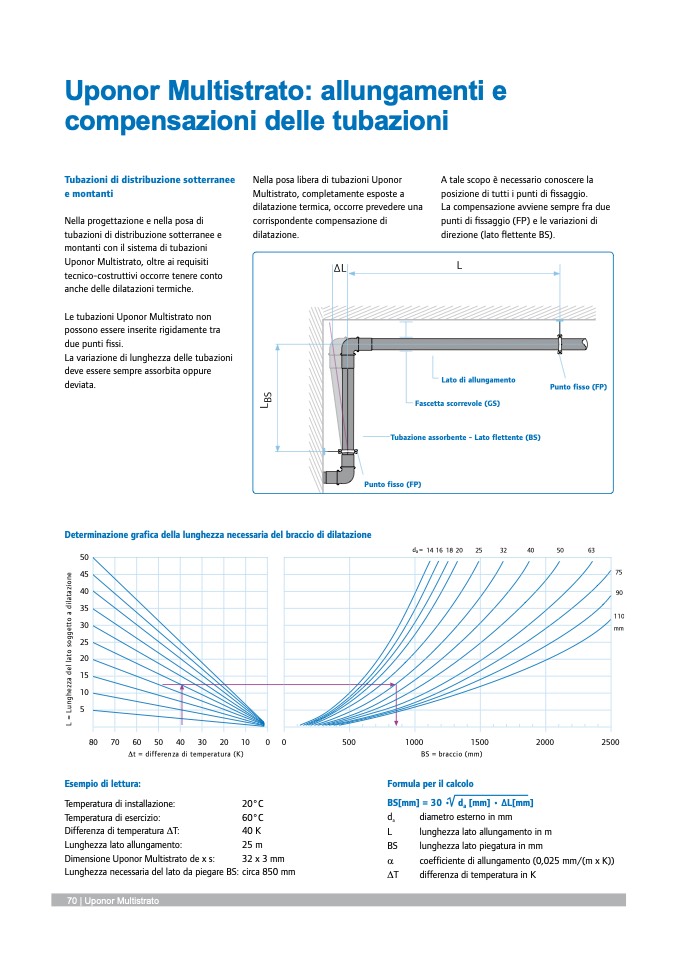

Uponor Multistrato: allungamenti e
compensazioni delle tubazioni
Tubazioni di distribuzione sotterranee
e montanti
Nella progettazione e nella posa di
tubazioni di distribuzione sotterranee e
montanti con il sistema di tubazioni
Uponor Multistrato, oltre ai requisiti
tecnico-costruttivi occorre tenere conto
anche delle dilatazioni termiche.
Le tubazioni Uponor Multistrato non
possono essere inserite rigidamente tra
due punti fissi.
La variazione di lunghezza delle tubazioni
deve essere sempre assorbita oppure
deviata.
Nella posa libera di tubazioni Uponor
Multistrato, completamente esposte a
dilatazione termica, occorre prevedere una
corrispondente compensazione di
dilatazione.
A tale scopo è necessario conoscere la
posizione di tutti i punti di fissaggio.
La compensazione avviene sempre fra due
punti di fissaggio (FP) e le variazioni di
direzione (lato flettente BS).
Lato di allungamento
Fascetta scorrevole (GS)
Tubazione assorbente - Lato flettente (BS)
Determinazione grafica della lunghezza necessaria del braccio di dilatazione
50
45
40
35
30
25
20
15
10
5
d
a
= 14 16 18 20
25
32
40
50
63
Punto fisso (FP)
80 70 60 50 40 30 20 10
Δt = differenza di temperatura (K)
0 0
500
1000
1500
BS = braccio (mm)
2000
75
90
110
mm
2500
Esempio di lettura:
Temperatura di installazione:
TemEspeemrpaitoudrai ldetiteusrae:rcizio:
Differenza di temperatura ∆T:
20°C
60°C
40 K
25 m
Formula per il calcolo
BS[mm] = 30 • d
a
[mm] • ∆L[mm]
Lunghezza lato allungamento:
lunghezza lato allungamento in m
lunghezza lato piegatura in mm
Temperatura di installazione:
20 °C
32 x 3 mm
d a
L
BS
α
diametro esterno UNIPIPE in mm
coefficiente di allungamento (0,025 mm/(m x K))
Dimensione Uponor Multistrato de x s:
Temperatura di esercizio:
60 °C
Lunghezza necessaria del lato da piegare BS: circa 850 mm
lunghezza lato allungamento in m
Differenza di temperatura ΔT:
40 K
Lunghezza lato allungamento:
25 m
Dimensione UNIPIPE ds x s : 32 x 3 mm
Lunghezza necessaria del lato da piegare BS: circa 850 mm
differenza di temperatura in K
d
a
L
BS
α
∆T
Form
duialampeetroil ceasltceorlono in mm
BS = 30 x vda x (Δt x _ x L)
lunghezza lato piegatura in mm
coefficiente di allungamento (0,025 mm/(m x K))
Punto fisso (FP)
70 | Uponor Multistrato
Δt
differenza di temperatura in K
L
=
L
u
n
g
h
e
z
z
a
d
e
l
l
a
t
o
s
o
g
g
e
t
t
o
a
d
i
l
a
t
a
z
i
o
n
e
