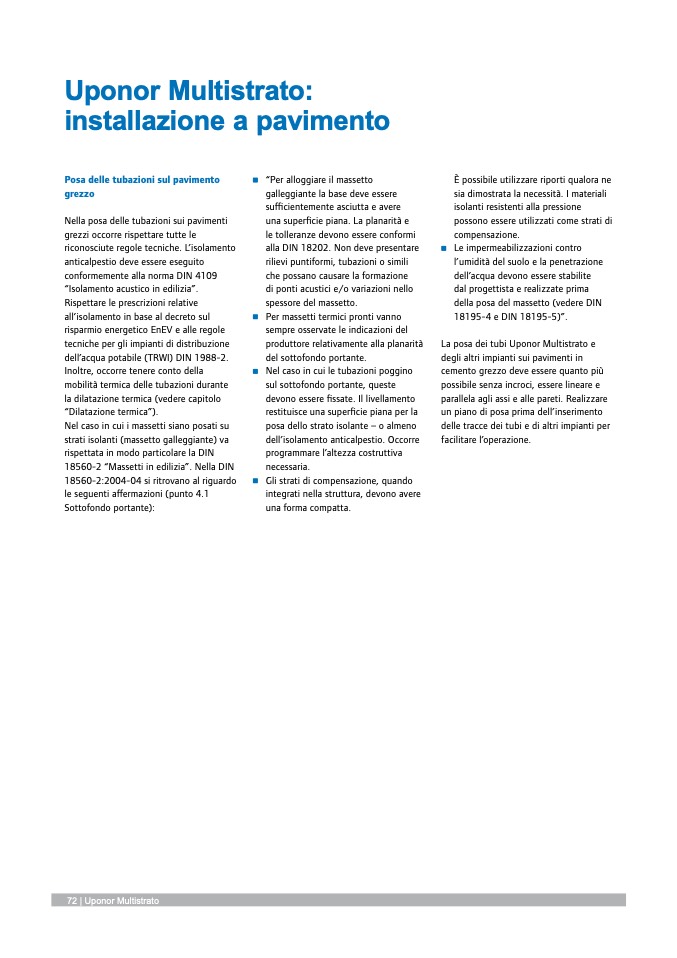

Uponor Multistrato:
installazione a pavimento
Posa delle tubazioni sul pavimento
grezzo
Nella posa delle tubazioni sui pavimenti
grezzi occorre rispettare tutte le
riconosciute regole tecniche. L’isolamento
anticalpestio deve essere eseguito
conformemente alla norma DIN 4109
“Isolamento acustico in edilizia”.
Rispettare le prescrizioni relative
all’isolamento in base al decreto sul
risparmio energetico EnEV e alle regole
tecniche per gli impianti di distribuzione
dell’acqua potabile (TRWI) DIN 1988-2.
Inoltre, occorre tenere conto della
mobilità termica delle tubazioni durante
la dilatazione termica (vedere capitolo
“Dilatazione termica”).
Nel caso in cui i massetti siano posati su
strati isolanti (massetto galleggiante) va
rispettata in modo particolare la DIN
18560-2 “Massetti in edilizia”. Nella DIN
18560-2:2004-04 si ritrovano al riguardo
le seguenti affermazioni (punto 4.1
Sottofondo portante):
“Per alloggiare il massetto
galleggiante la base deve essere
sufficientemente asciutta e avere
una superficie piana. La planarità e
le tolleranze devono essere conformi
alla DIN 18202. Non deve presentare
rilievi puntiformi, tubazioni o simili
che possano causare la formazione
di ponti acustici e/o variazioni nello
spessore del massetto.
Per massetti termici pronti vanno
sempre osservate le indicazioni del
produttore relativamente alla planarità
del sottofondo portante.
Nel caso in cui le tubazioni poggino
sul sottofondo portante, queste
devono essere fissate. Il livellamento
restituisce una superficie piana per la
posa dello strato isolante – o almeno
dell’isolamento anticalpestio. Occorre
programmare l’altezza costruttiva
necessaria.
Gli strati di compensazione, quando
integrati nella struttura, devono avere
una forma compatta.
È possibile utilizzare riporti qualora ne
sia dimostrata la necessità. I materiali
isolanti resistenti alla pressione
possono essere utilizzati come strati di
compensazione.
Le impermeabilizzazioni contro
l’umidità del suolo e la penetrazione
dell’acqua devono essere stabilite
dal progettista e realizzate prima
della posa del massetto (vedere DIN
18195-4 e DIN 18195-5)”.
La posa dei tubi Uponor Multistrato e
degli altri impianti sui pavimenti in
cemento grezzo deve essere quanto più
possibile senza incroci, essere lineare e
parallela agli assi e alle pareti. Realizzare
un piano di posa prima dell’inserimento
delle tracce dei tubi e di altri impianti per
facilitare l’operazione.
