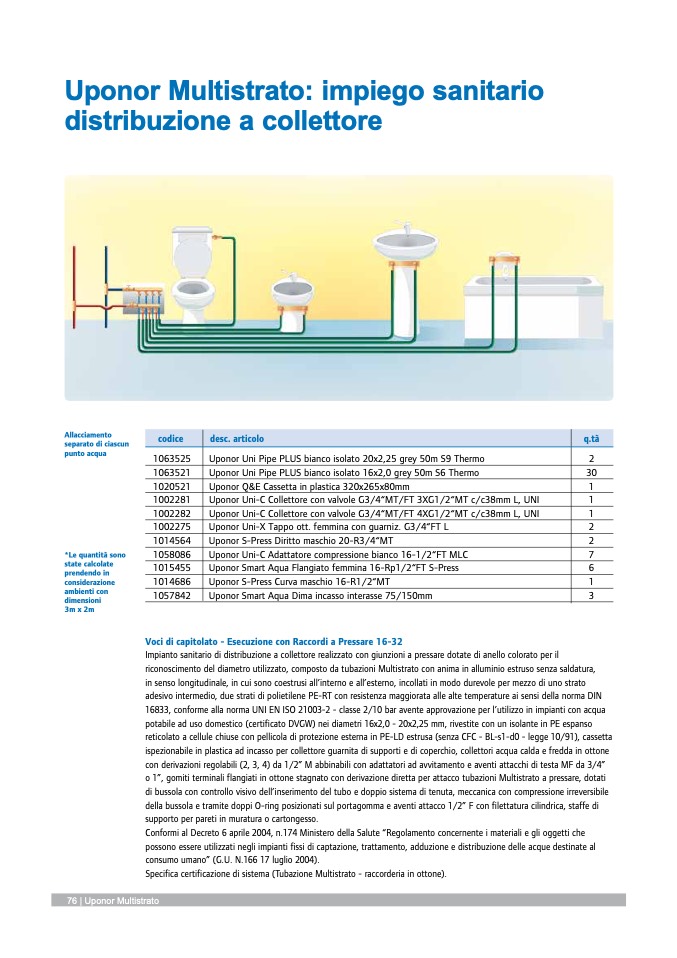

Uponor Multistrato: impiego sanitario

distribuzione a collettore

codice

desc. articolo

Uponor Uni Pipe PLUS bianco isolato 20x2,25 grey 50m S9 Thermo

Uponor Uni Pipe PLUS bianco isolato 16x2,0 grey 50m S6 Thermo

Uponor Q&E Cassetta in plastica 320x265x80mm

Uponor Uni-C Collettore con valvole G3/4“MT/FT 3XG1/2“MT c/c38mm L, UNI

Uponor Uni-C Collettore con valvole G3/4“MT/FT 4XG1/2“MT c/c38mm L, UNI

Uponor Uni-X Tappo ott. femmina con guarniz. G3/4“FT L

Uponor S-Press Diritto maschio 20-R3/4“MT

Uponor Uni-C Adattatore compressione bianco 16-1/2“FT MLC

Uponor Smart Aqua Flangiato femmina 16-Rp1/2“FT S-Press

Uponor S-Press Curva maschio 16-R1/2“MT

Uponor Smart Aqua Dima incasso interasse 75/150mm

q.tà

Allacciamento

separato di ciascun

punto acqua

1063525

2

1063521

30

1020521

1

1002281

1

1002282

1

1002275

2

1014564

2

*Le quantità sono

1058086

7

state calcolate

prendendo in

considerazione

1014686

1

ambienti con

dimensioni

3m x 2m

1015455

6

1057842

3

Voci di capitolato - Esecuzione con Raccordi a Pressare 16-32

Impianto.sanitario.di.distribuzione.a.collettore.realizzato.con.giunzioni.a.pressare.dotate.di.anello.colorato.per.il.

riconoscimento.del.diametro.utilizzato,.composto.da.tubazioni.Multistrato.con.anima.in.alluminio.estruso.senza.saldatura,.

in.senso.longitudinale,.in.cui.sono.coestrusi.all’interno.e.all’esterno,.incollati.in.modo.durevole.per.mezzo.di.uno.strato.

adesivo.intermedio,.due.strati.di.polietilene.PE-RT.con.resistenza.maggiorata.alle.alte.temperature.ai.sensi.della.norma.DIN.

16833,.conforme.alla.norma.UNI.EN.ISO.21003-2.-.classe.2/10.bar.avente.approvazione.per.l’utilizzo.in.impianti.con.acqua.

potabile.ad.uso.domestico.(certificato.DVGW).nei.diametri.16x2,0.-.20x2,25.mm,.rivestite.con.un.isolante.in.PE.espanso.

reticolato.a.cellule.chiuse.con.pellicola.di.protezione.esterna.in.PE-LD.estrusa.(senza.CFC.-.BL-s1-d0.-.legge.10/91),.cassetta.

ispezionabile.in.plastica.ad.incasso.per.collettore.guarnita.di.supporti.e.di.coperchio,.collettori.acqua.calda.e.fredda.in.ottone.

con.derivazioni.regolabili.(2,.3,.4).da.1/2”.M.abbinabili.con.adattatori.ad.avvitamento.e.aventi.attacchi.di.testa.MF.da.3/4”.

o.1”,.gomiti.terminali.flangiati.in.ottone.stagnato.con.derivazione.diretta.per.attacco.tubazioni.Multistrato.a.pressare,.dotati.

di.bussola.con.controllo.visivo.dell’inserimento.del.tubo.e.doppio.sistema.di.tenuta,.meccanica.con.compressione.irreversibile.

della.bussola.e.tramite.doppi.O-ring.posizionati.sul.portagomma.e.aventi.attacco.1/2”.F.con.filettatura.cilindrica,.staffe.di.

supporto.per.pareti.in.muratura.o.cartongesso..

Conformi.al.Decreto.6.aprile.2004,.n.174.Ministero.della.Salute.“Regolamento.concernente.i.materiali.e.gli.oggetti.che.

possono.essere.utilizzati.negli.impianti.fissi.di.captazione,.trattamento,.adduzione.e.distribuzione.delle.acque.destinate.al.

consumo.umano”.(G.U..N.166.17.luglio.2004).

Specifica.certificazione.di.sistema.(Tubazione.Multistrato.-.raccorderia.in.ottone).
