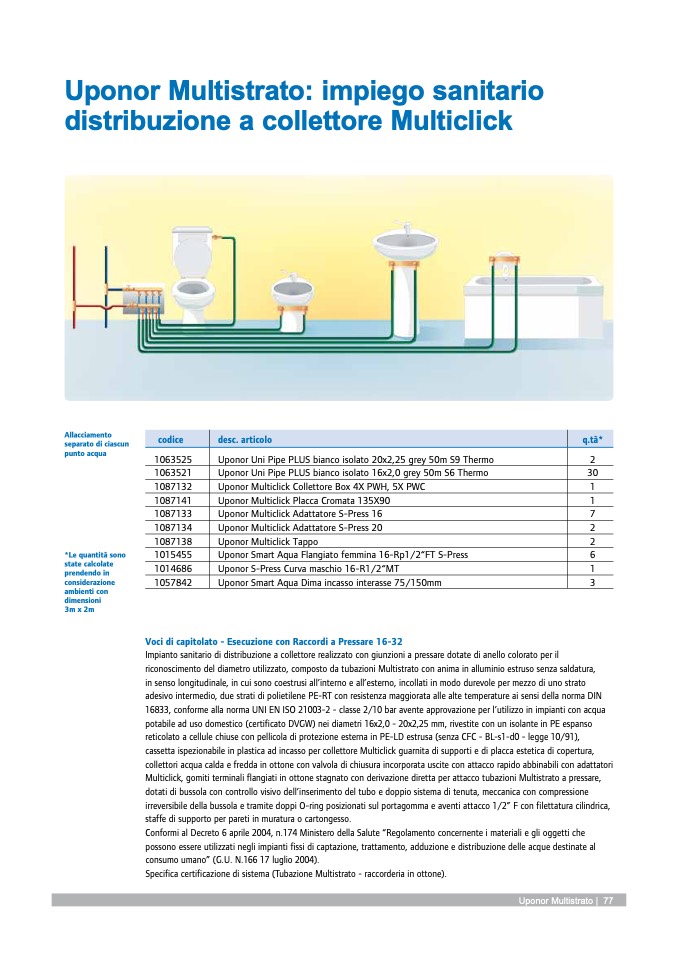

Uponor Multistrato: impiego sanitario

distribuzione a collettore Multiclick

codice

desc. articolo

Uponor Uni Pipe PLUS bianco isolato 20x2,25 grey 50m S9 Thermo

Uponor Uni Pipe PLUS bianco isolato 16x2,0 grey 50m S6 Thermo

Uponor Multiclick Collettore Box 4X PWH, 5X PWC

Uponor Multiclick Placca Cromata 135X90

Uponor Multiclick Adattatore S-Press 16

Uponor Multiclick Adattatore S-Press 20

Uponor Multiclick Tappo

Uponor Smart Aqua Flangiato femmina 16-Rp1/2“FT S-Press

Uponor S-Press Curva maschio 16-R1/2“MT

Uponor Smart Aqua Dima incasso interasse 75/150mm

q.tà*

Allacciamento

separato di ciascun

punto acqua

*Le quantità sono

state calcolate

prendendo in

considerazione

ambienti con

dimensioni

3m x 2m

1063525

2

1063521

30

1087132

1

1087141

1

1087133

7

1087134

2

1087138

2

1015455

6

1014686

1

1057842

3

Voci di capitolato - Esecuzione con Raccordi a Pressare 16-32

Impianto.sanitario.di.distribuzione.a.collettore.realizzato.con.giunzioni.a.pressare.dotate.di.anello.colorato.per.il.

riconoscimento.del.diametro.utilizzato,.composto.da.tubazioni.Multistrato.con.anima.in.alluminio.estruso.senza.saldatura,.

in.senso.longitudinale,.in.cui.sono.coestrusi.all’interno.e.all’esterno,.incollati.in.modo.durevole.per.mezzo.di.uno.strato.

adesivo.intermedio,.due.strati.di.polietilene.PE-RT.con.resistenza.maggiorata.alle.alte.temperature.ai.sensi.della.norma.DIN.

16833,.conforme.alla.norma.UNI.EN.ISO.21003-2.-.classe.2/10.bar.avente.approvazione.per.l’utilizzo.in.impianti.con.acqua.

potabile.ad.uso.domestico.(certificato.DVGW).nei.diametri.16x2,0.-.20x2,25.mm,.rivestite.con.un.isolante.in.PE.espanso.

reticolato.a.cellule.chiuse.con.pellicola.di.protezione.esterna.in.PE-LD.estrusa.(senza.CFC.-.BL-s1-d0.-.legge.10/91),.

cassetta.ispezionabile.in.plastica.ad.incasso.per.collettore.Multiclick.guarnita.di.supporti.e.di.placca.estetica.di.copertura,.

collettori.acqua.calda.e.fredda.in.ottone.con.valvola.di.chiusura.incorporata.uscite.con.attacco.rapido.abbinabili.con.adattatori.

Multiclick,.gomiti.terminali.flangiati.in.ottone.stagnato.con.derivazione.diretta.per.attacco.tubazioni.Multistrato.a.pressare,.

dotati.di.bussola.con.controllo.visivo.dell’inserimento.del.tubo.e.doppio.sistema.di.tenuta,.meccanica.con.compressione.

irreversibile.della.bussola.e.tramite.doppi.O-ring.posizionati.sul.portagomma.e.aventi.attacco.1/2”.F.con.filettatura.cilindrica,.

staffe.di.supporto.per.pareti.in.muratura.o.cartongesso..

Conformi.al.Decreto.6.aprile.2004,.n.174.Ministero.della.Salute.“Regolamento.concernente.i.materiali.e.gli.oggetti.che.

possono.essere.utilizzati.negli.impianti.fissi.di.captazione,.trattamento,.adduzione.e.distribuzione.delle.acque.destinate.al.

consumo.umano”.(G.U..N.166.17.luglio.2004).

Specifica.certificazione.di.sistema.(Tubazione.Multistrato.-.raccorderia.in.ottone).

Uponor Multistrato | 77
