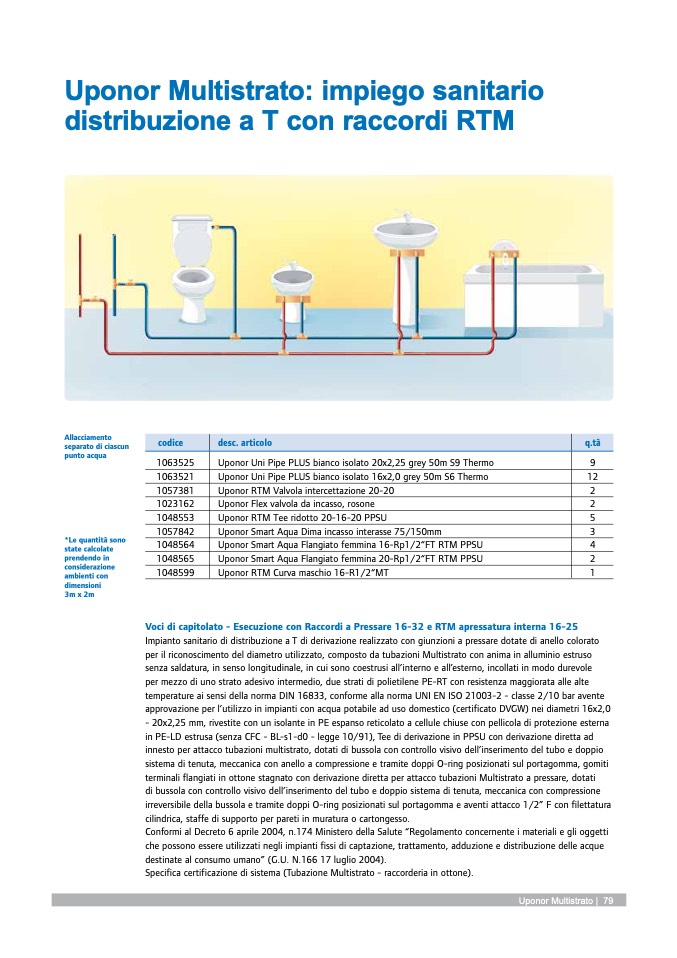

Uponor Multistrato: impiego sanitario

distribuzione a T con raccordi RTM

Allacciamento

separato di ciascun

punto acqua

*Le quantità sono

state calcolate

prendendo in

considerazione

ambienti con

dimensioni

3m x 2m

1063525

9

1063521

12

1057381

2

1023162

2

1048553

5

1057842

3

1048564

4

1048565

2

1048599

1

Voci di capitolato - Esecuzione con Raccordi a Pressare 16-32 e RTM apressatura interna 16-25

Impianto sanitario di distribuzione a T di derivazione realizzato con giunzioni a pressare dotate di anello colorato

per il riconoscimento del diametro utilizzato, composto da tubazioni Multistrato con anima in alluminio estruso

senza saldatura, in senso longitudinale, in cui sono coestrusi all’interno e all’esterno, incollati in modo durevole

per mezzo di uno strato adesivo intermedio, due strati di polietilene PE-RT con resistenza maggiorata alle alte

temperature ai sensi della norma DIN 16833, conforme alla norma UNI EN ISO 21003-2 - classe 2/10 bar avente

approvazione per l’utilizzo in impianti con acqua potabile ad uso domestico (certificato DVGW) nei diametri 16x2,0

- 20x2,25 mm, rivestite con un isolante in PE espanso reticolato a cellule chiuse con pellicola di protezione esterna

in PE-LD estrusa (senza CFC - BL-s1-d0 - legge 10/91), Tee di derivazione in PPSU con derivazione diretta ad

innesto per attacco tubazioni multistrato, dotati di bussola con controllo visivo dell’inserimento del tubo e doppio

sistema di tenuta, meccanica con anello a compressione e tramite doppi O-ring posizionati sul portagomma, gomiti

terminali flangiati in ottone stagnato con derivazione diretta per attacco tubazioni Multistrato a pressare, dotati

di bussola con controllo visivo dell’inserimento del tubo e doppio sistema di tenuta, meccanica con compressione

irreversibile della bussola e tramite doppi O-ring posizionati sul portagomma e aventi attacco 1/2” F con filettatura

cilindrica, staffe di supporto per pareti in muratura o cartongesso.

Conformi al Decreto 6 aprile 2004, n.174 Ministero della Salute “Regolamento concernente i materiali e gli oggetti

che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque

destinate al consumo umano” (G.U. N.166 17 luglio 2004).

Specifica certificazione di sistema (Tubazione Multistrato - raccorderia in ottone).

codice

desc. articolo

Uponor Uni Pipe PLUS bianco isolato 20x2,25 grey 50m S9 Thermo

Uponor Uni Pipe PLUS bianco isolato 16x2,0 grey 50m S6 Thermo

Uponor RTM Valvola intercettazione 20-20

Uponor Flex valvola da incasso, rosone

Uponor RTM Tee ridotto 20-16-20 PPSU

Uponor Smart Aqua Dima incasso interasse 75/150mm

Uponor Smart Aqua Flangiato femmina 16-Rp1/2“FT RTM PPSU

Uponor Smart Aqua Flangiato femmina 20-Rp1/2“FT RTM PPSU

Uponor RTM Curva maschio 16-R1/2“MT

q.tà

Uponor Multistrato | 79
