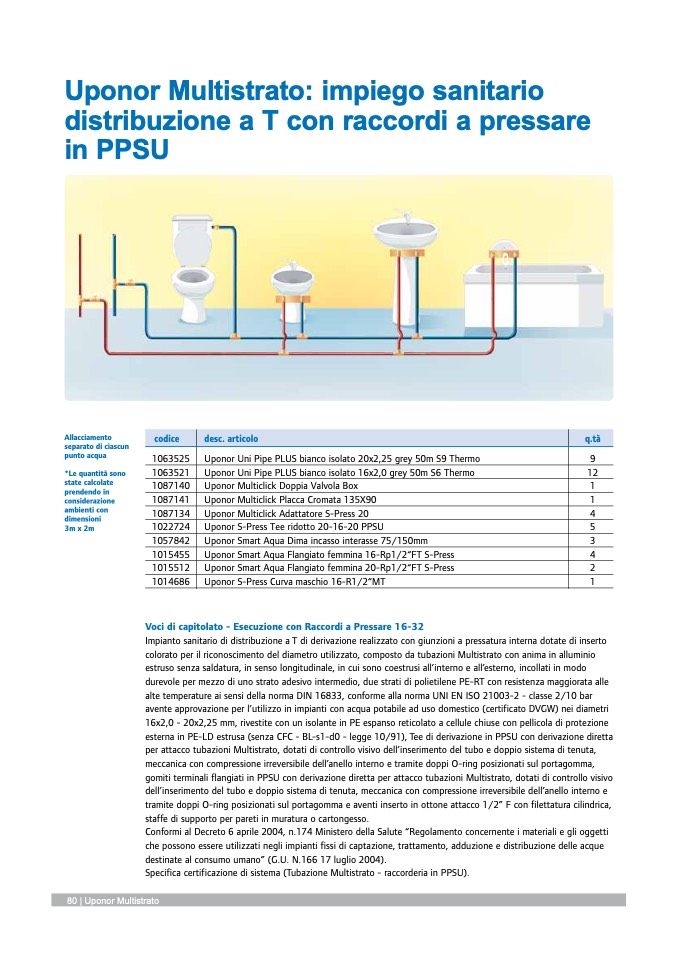

Uponor Multistrato: impiego sanitario

distribuzione a T con raccordi a pressare

in PPSU

codice

desc. articolo

Uponor Uni Pipe PLUS bianco isolato 20x2,25 grey 50m S9 Thermo

Uponor Uni Pipe PLUS bianco isolato 16x2,0 grey 50m S6 Thermo

Uponor Multiclick Doppia Valvola Box

Uponor Multiclick Placca Cromata 135X90

Uponor Multiclick Adattatore S-Press 20

Uponor S-Press Tee ridotto 20-16-20 PPSU

Uponor Smart Aqua Dima incasso interasse 75/150mm

Uponor Smart Aqua Flangiato femmina 16-Rp1/2“FT S-Press

Uponor Smart Aqua Flangiato femmina 20-Rp1/2“FT S-Press

Uponor S-Press Curva maschio 16-R1/2“MT

q.tà

Allacciamento

separato di ciascun

punto acqua

1063525

9

*Le quantità sono

1063521

12

state calcolate

prendendo in

considerazione

1087141

1

ambienti con

dimensioni

3m x 2m

1022724

5

1087140 1

1087134 4

1057842 3

1015455 4

1015512 2

1014686 1

Voci di capitolato - Esecuzione con Raccordi a Pressare 16-32

Impianto sanitario di distribuzione a T di derivazione realizzato con giunzioni a pressatura interna dotate di inserto

colorato per il riconoscimento del diametro utilizzato, composto da tubazioni Multistrato con anima in alluminio

estruso senza saldatura, in senso longitudinale, in cui sono coestrusi all’interno e all’esterno, incollati in modo

durevole per mezzo di uno strato adesivo intermedio, due strati di polietilene PE-RT con resistenza maggiorata alle

alte temperature ai sensi della norma DIN 16833, conforme alla norma UNI EN ISO 21003-2 - classe 2/10 bar

avente approvazione per l’utilizzo in impianti con acqua potabile ad uso domestico (certificato DVGW) nei diametri

16x2,0 - 20x2,25 mm, rivestite con un isolante in PE espanso reticolato a cellule chiuse con pellicola di protezione

esterna in PE-LD estrusa (senza CFC - BL-s1-d0 - legge 10/91), Tee di derivazione in PPSU con derivazione diretta

per attacco tubazioni Multistrato, dotati di controllo visivo dell’inserimento del tubo e doppio sistema di tenuta,

meccanica con compressione irreversibile dell’anello interno e tramite doppi O-ring posizionati sul portagomma,

gomiti terminali flangiati in PPSU con derivazione diretta per attacco tubazioni Multistrato, dotati di controllo visivo

dell’inserimento del tubo e doppio sistema di tenuta, meccanica con compressione irreversibile dell’anello interno e

tramite doppi O-ring posizionati sul portagomma e aventi inserto in ottone attacco 1/2” F con filettatura cilindrica,

staffe di supporto per pareti in muratura o cartongesso.

Conformi al Decreto 6 aprile 2004, n.174 Ministero della Salute “Regolamento concernente i materiali e gli oggetti

che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque

destinate al consumo umano” (G.U. N.166 17 luglio 2004).

Specifica certificazione di sistema (Tubazione Multistrato - raccorderia in PPSU).
