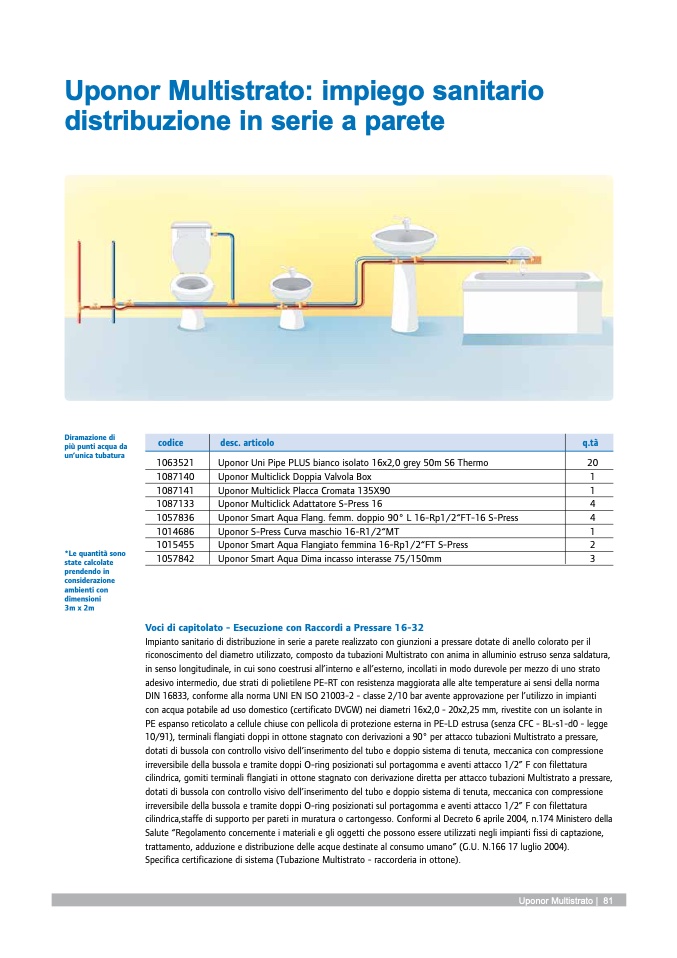

Uponor Multistrato: impiego sanitario

distribuzione in serie a parete

Diramazione di

più punti acqua da

un’unica tubatura

*Le quantità sono

state calcolate

prendendo in

considerazione

ambienti con

dimensioni

3m x 2m

1063521

20

1087140

1

1087141

1

1087133

4

1057836

4

1014686

1

1015455

2

1057842

3

Voci di capitolato - Esecuzione con Raccordi a Pressare 16-32

Impianto.sanitario.di.distribuzione.in.serie.a.parete.realizzato.con.giunzioni.a.pressare.dotate.di.anello.colorato.per.il.

riconoscimento.del.diametro.utilizzato,.composto.da.tubazioni.Multistrato.con.anima.in.alluminio.estruso.senza.saldatura,.

in.senso.longitudinale,.in.cui.sono.coestrusi.all’interno.e.all’esterno,.incollati.in.modo.durevole.per.mezzo.di.uno.strato.

adesivo.intermedio,.due.strati.di.polietilene.PE-RT.con.resistenza.maggiorata.alle.alte.temperature.ai.sensi.della.norma.

DIN.16833,.conforme.alla.norma.UNI.EN.ISO.21003-2.-.classe.2/10.bar.avente.approvazione.per.l’utilizzo.in.impianti.

con.acqua.potabile.ad.uso.domestico.(certificato.DVGW).nei.diametri.16x2,0.-.20x2,25.mm,.rivestite.con.un.isolante.in.

PE.espanso.reticolato.a.cellule.chiuse.con.pellicola.di.protezione.esterna.in.PE-LD.estrusa.(senza.CFC.-.BL-s1-d0.-.legge.

10/91),.terminali.flangiati.doppi.in.ottone.stagnato.con.derivazioni.a.90°.per.attacco.tubazioni.Multistrato.a.pressare,.

dotati.di.bussola.con.controllo.visivo.dell’inserimento.del.tubo.e.doppio.sistema.di.tenuta,.meccanica.con.compressione.

irreversibile.della.bussola.e.tramite.doppi.O-ring.posizionati.sul.portagomma.e.aventi.attacco.1/2”.F.con.filettatura.

cilindrica,.gomiti.terminali.flangiati.in.ottone.stagnato.con.derivazione.diretta.per.attacco.tubazioni.Multistrato.a.pressare,.

dotati.di.bussola.con.controllo.visivo.dell’inserimento.del.tubo.e.doppio.sistema.di.tenuta,.meccanica.con.compressione.

irreversibile.della.bussola.e.tramite.doppi.O-ring.posizionati.sul.portagomma.e.aventi.attacco.1/2”.F.con.filettatura.

cilindrica,staffe.di.supporto.per.pareti.in.muratura.o.cartongesso..Conformi.al.Decreto.6.aprile.2004,.n.174.Ministero.della.

Salute.“Regolamento.concernente.i.materiali.e.gli.oggetti.che.possono.essere.utilizzati.negli.impianti.fissi.di.captazione,.

trattamento,.adduzione.e.distribuzione.delle.acque.destinate.al.consumo.umano”.(G.U..N.166.17.luglio.2004)..

Specifica.certificazione.di.sistema.(Tubazione.Multistrato.-.raccorderia.in.ottone).

codice

desc. articolo

Uponor Uni Pipe PLUS bianco isolato 16x2,0 grey 50m S6 Thermo

Uponor Multiclick Doppia Valvola Box

Uponor Multiclick Placca Cromata 135X90

Uponor Multiclick Adattatore S-Press 16

Uponor Smart Aqua Flang. femm. doppio 90° L 16-Rp1/2“FT-16 S-Press

Uponor S-Press Curva maschio 16-R1/2“MT

Uponor Smart Aqua Flangiato femmina 16-Rp1/2“FT S-Press

Uponor Smart Aqua Dima incasso interasse 75/150mm

q.tà

Uponor Multistrato | 81
