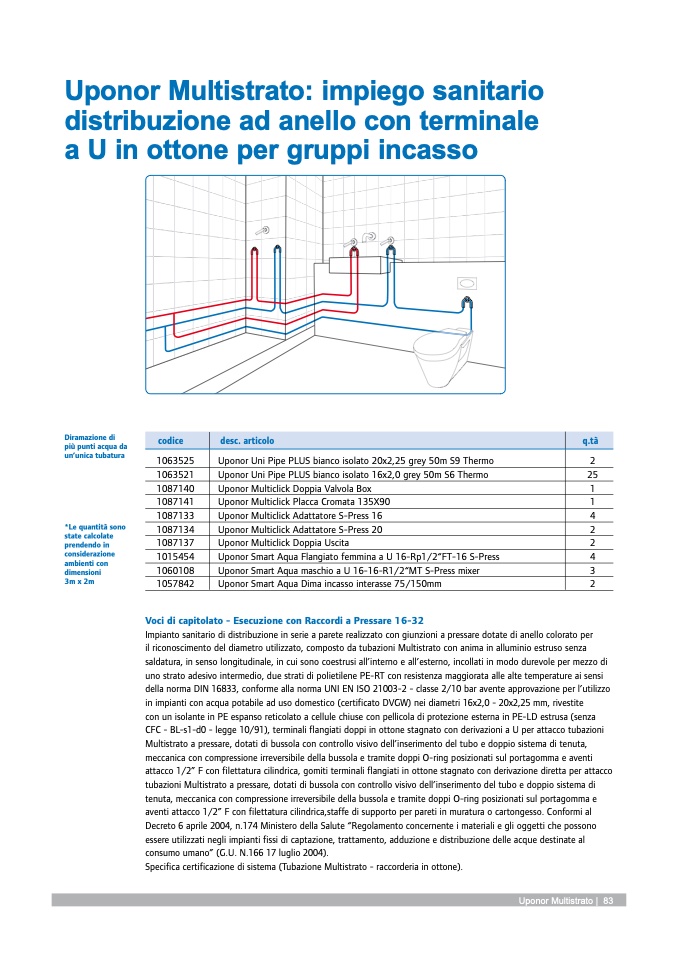

Uponor Multistrato: impiego sanitario

distribuzione ad anello con terminale

a U in ottone per gruppi incasso

codice

desc. articolo

Uponor Uni Pipe PLUS bianco isolato 20x2,25 grey 50m S9 Thermo

Uponor Uni Pipe PLUS bianco isolato 16x2,0 grey 50m S6 Thermo

Uponor Multiclick Doppia Valvola Box

Uponor Multiclick Placca Cromata 135X90

Uponor Multiclick Adattatore S-Press 16

Uponor Multiclick Adattatore S-Press 20

Uponor Multiclick Doppia Uscita

Uponor Smart Aqua Flangiato femmina a U 16-Rp1/2“FT-16 S-Press

Uponor Smart Aqua maschio a U 16-16-R1/2“MT S-Press mixer

Uponor Smart Aqua Dima incasso interasse 75/150mm

q.tà

Diramazione di

più punti acqua da

un’unica tubatura

*Le quantità sono

state calcolate

prendendo in

considerazione

ambienti con

dimensioni

3m x 2m

1063525

2

1063521

25

1087140

1

1087141

1

1087133

4

1087134

2

1087137

2

1015454

4

1060108

3

1057842

2

Voci di capitolato - Esecuzione con Raccordi a Pressare 16-32

Impianto.sanitario.di.distribuzione.in.serie.a.parete.realizzato.con.giunzioni.a.pressare.dotate.di.anello.colorato.per.

il.riconoscimento.del.diametro.utilizzato,.composto.da.tubazioni.Multistrato.con.anima.in.alluminio.estruso.senza.

saldatura,.in.senso.longitudinale,.in.cui.sono.coestrusi.all’interno.e.all’esterno,.incollati.in.modo.durevole.per.mezzo.di.

uno.strato.adesivo.intermedio,.due.strati.di.polietilene.PE-RT.con.resistenza.maggiorata.alle.alte.temperature.ai.sensi.

della.norma.DIN.16833,.conforme.alla.norma.UNI.EN.ISO.21003-2.-.classe.2/10.bar.avente.approvazione.per.l’utilizzo.

in.impianti.con.acqua.potabile.ad.uso.domestico.(certificato.DVGW).nei.diametri.16x2,0.-.20x2,25.mm,.rivestite.

con.un.isolante.in.PE.espanso.reticolato.a.cellule.chiuse.con.pellicola.di.protezione.esterna.in.PE-LD.estrusa.(senza.

CFC.-.BL-s1-d0.-.legge.10/91),.terminali.flangiati.doppi.in.ottone.stagnato.con.derivazioni.a.U.per.attacco.tubazioni.

Multistrato.a.pressare,.dotati.di.bussola.con.controllo.visivo.dell’inserimento.del.tubo.e.doppio.sistema.di.tenuta,.

meccanica.con.compressione.irreversibile.della.bussola.e.tramite.doppi.O-ring.posizionati.sul.portagomma.e.aventi.

attacco.1/2”.F.con.filettatura.cilindrica,.gomiti.terminali.flangiati.in.ottone.stagnato.con.derivazione.diretta.per.attacco.

tubazioni.Multistrato.a.pressare,.dotati.di.bussola.con.controllo.visivo.dell’inserimento.del.tubo.e.doppio.sistema.di.

tenuta,.meccanica.con.compressione.irreversibile.della.bussola.e.tramite.doppi.O-ring.posizionati.sul.portagomma.e.

aventi.attacco.1/2”.F.con.filettatura.cilindrica,staffe.di.supporto.per.pareti.in.muratura.o.cartongesso..Conformi.al.

Decreto.6.aprile.2004,.n.174.Ministero.della.Salute.“Regolamento.concernente.i.materiali.e.gli.oggetti.che.possono.

essere.utilizzati.negli.impianti.fissi.di.captazione,.trattamento,.adduzione.e.distribuzione.delle.acque.destinate.al.

consumo.umano”.(G.U..N.166.17.luglio.2004)..

Specifica.certificazione.di.sistema.(Tubazione.Multistrato.-.raccorderia.in.ottone).

Uponor Multistrato | 83
