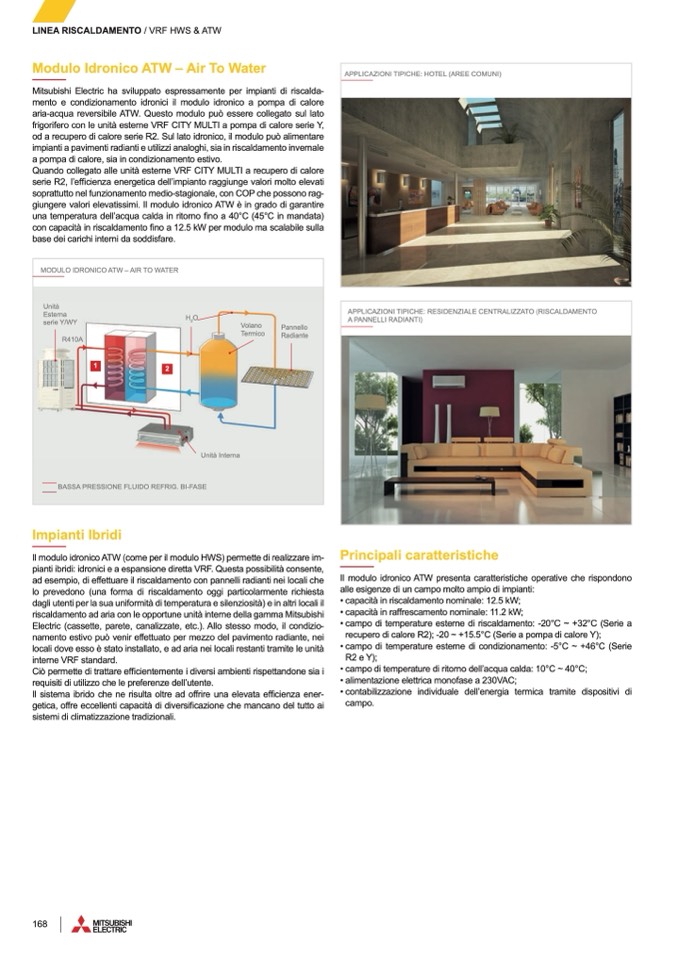

LINEA RISCALDAMENTO / VRF HWS & ATW

Modulo Idronico ATW – Air To Water

Mitsubishi Electric ha sviluppato espressamente per impianti di riscalda-

mento e condizionamento idronici il modulo idronico a pompa di calore

aria-acqua reversibile ATW. Questo modulo può essere collegato sul lato

frigorifero con le unità esterne VRF CITY MULTI a pompa di calore serie Y,

od a recupero di calore serie R2. Sul lato idronico, il modulo può alimentare

impianti a pavimenti radianti e utilizzi analoghi, sia in riscaldamento invernale

a pompa di calore, sia in condizionamento estivo.

Quando collegato alle unità esterne VRF CITY MULTI a recupero di calore

serie R2, l’efficienza energetica dell’impianto raggiunge valori molto elevati

soprattutto nel funzionamento medio-stagionale, con COP che possono rag-

giungere valori elevatissimi. Il modulo idronico ATW è in grado di garantire

una temperatura dell’acqua calda in ritorno fino a 40°C (45°C in mandata)

con capacità in riscaldamento fino a 12.5 kW per modulo ma scalabile sulla

base dei carichi interni da soddisfare.

Impianti Ibridi

Il modulo idronico ATW (come per il modulo HWS) permette di realizzare im-

pianti ibridi: idronici e a espansione diretta VRF. Questa possibilità consente,

ad esempio, di effettuare il riscaldamento con pannelli radianti nei locali che

lo prevedono (una forma di riscaldamento oggi particolarmente richiesta

dagli utenti per la sua uniformità di temperatura e silenziosità) e in altri locali il

riscaldamento ad aria con le opportune unità interne della gamma Mitsubishi

Electric (cassette, parete, canalizzate, etc.). Allo stesso modo, il condizio-

namento estivo può venir effettuato per mezzo del pavimento radiante, nei

locali dove esso è stato installato, e ad aria nei locali restanti tramite le unità

interne VRF standard.

Ciò permette di trattare efficientemente i diversi ambienti rispettandone sia i

requisiti di utilizzo che le preferenze dell’utente.

Il sistema ibrido che ne risulta oltre ad offrire una elevata efficienza ener-

getica, offre eccellenti capacità di diversificazione che mancano del tutto ai

sistemi di climatizzazione tradizionali.

Principali caratteristiche

Il modulo idronico ATW presenta caratteristiche operative che rispondono

alle esigenze di un campo molto ampio di impianti:

• capacità in riscaldamento nominale: 12.5 kW;

• capacità in raffrescamento nominale: 11.2 kW;

• campo di temperature esterne di riscaldamento: -20°C ~ +32°C (Serie a

recupero di calore R2); -20 ~ +15.5°C (Serie a pompa di calore Y);

• campo di temperature esterne di condizionamento: -5°C ~ +46°C (Serie

R2 e Y);

• campo di temperature di ritorno dell’acqua calda: 10°C ~ 40°C;

• alimentazione elettrica monofase a 230VAC;

•contabilizzazione individuale dell’energia termica tramite dispositivi di

campo.

APPLICAZIONI TIPICHE: HOTEL (AREE COMUNI)

MODULO IDRONICO ATW – AIR TO WATER

Unità

Esterna

serie Y/WY

R410A

1

H

2

O

2

Volano

Termico

Pannello

Radiante

Unità Interna

BASSA PRESSIONE FLUIDO REFRIG. BI-FASE

APPLICAZIONI TIPICHE: RESIDENZIALE CENTRALIZZATO (RISCALDAMENTO

A PANNELLI RADIANTI)
