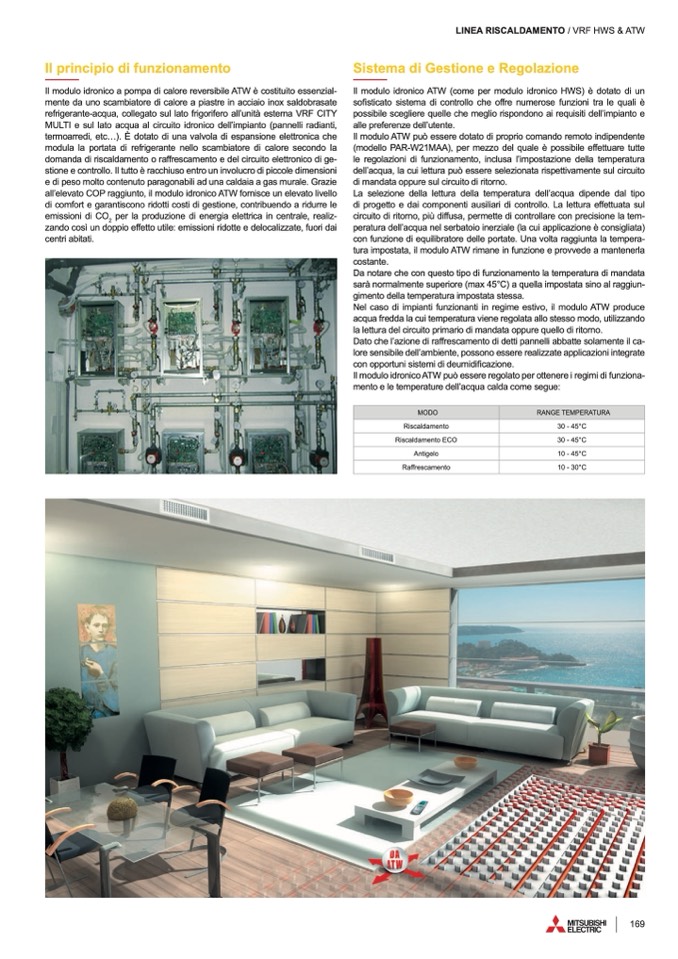

Il principio di funzionamento

Il modulo idronico a pompa di calore reversibile ATW è costituito essenzial-

mente da uno scambiatore di calore a piastre in acciaio inox saldobrasate

refrigerante-acqua, collegato sul lato frigorifero all’unità esterna VRF CITY

MULTI e sul lato acqua al circuito idronico dell’impianto (pannelli radianti,

termoarredi, etc...). È dotato di una valvola di espansione elettronica che

modula la portata di refrigerante nello scambiatore di calore secondo la

domanda di riscaldamento o raffrescamento e del circuito elettronico di ge-

stione e controllo. Il tutto è racchiuso entro un involucro di piccole dimensioni

e di peso molto contenuto paragonabili ad una caldaia a gas murale. Grazie

all’elevato COP raggiunto, il modulo idronico ATW fornisce un elevato livello

di comfort e garantiscono ridotti costi di gestione, contribuendo a ridurre le

emissioni di CO

2

per la produzione di energia elettrica in centrale, realiz-

zando così un doppio effetto utile: emissioni ridotte e delocalizzate, fuori dai

centri abitati.

LINEA RISCALDAMENTO / VRF HWS & ATW

Sistema di Gestione e Regolazione

Il modulo idronico ATW (come per modulo idronico HWS) è dotato di un

sofisticato sistema di controllo che offre numerose funzioni tra le quali è

possibile scegliere quelle che meglio rispondono ai requisiti dell’impianto e

alle preferenze dell’utente.

Il modulo ATW può essere dotato di proprio comando remoto indipendente

(modello PAR-W21MAA), per mezzo del quale è possibile effettuare tutte

le regolazioni di funzionamento, inclusa l’impostazione della temperatura

dell’acqua, la cui lettura può essere selezionata rispettivamente sul circuito

di mandata oppure sul circuito di ritorno.

La selezione della lettura della temperatura dell’acqua dipende dal tipo

di progetto e dai componenti ausiliari di controllo. La lettura effettuata sul

circuito di ritorno, più diffusa, permette di controllare con precisione la tem-

peratura dell’acqua nel serbatoio inerziale (la cui applicazione è consigliata)

con funzione di equilibratore delle portate. Una volta raggiunta la tempera-

tura impostata, il modulo ATW rimane in funzione e provvede a mantenerla

costante.

Da notare che con questo tipo di funzionamento la temperatura di mandata

sarà normalmente superiore (max 45°C) a quella impostata sino al raggiun-

gimento della temperatura impostata stessa.

Nel caso di impianti funzionanti in regime estivo, il modulo ATW produce

acqua fredda la cui temperatura viene regolata allo stesso modo, utilizzando

la lettura del circuito primario di mandata oppure quello di ritorno.

Dato che l’azione di raffrescamento di detti pannelli abbatte solamente il ca-

lore sensibile dell’ambiente, possono essere realizzate applicazioni integrate

con opportuni sistemi di deumidificazione.

Il modulo idronico ATW può essere regolato per ottenere i regimi di funziona-

mento e le temperature dell’acqua calda come segue:

MODO

RANGE TEMPERATURA

Riscaldamento

Riscaldamento ECO

Antigelo

Raffrescamento

30 - 45°C

30 - 45°C

10 - 45°C

10 - 30°C
